簡介
是非接觸、高精度角度測量傳感器極端環境下可靠的角度位置測量。
和變壓器工作原理一樣，采用電磁感應技術。IncOder 可看做是一種感應式角度編碼器。IncOder 極適合應用于嚴酷環境中，而電位計、光電或電容式測量元件在嚴酷環境中并不可靠。
高可靠的感應式角度編碼器技術IncOder 有兩個主要部件組成：定子和轉子，二者均為扁平環形，大中空結構很容易實現通過軸、滑環、光纖、管路和電纜。定子供電，轉子被動無源。定子中有供電電路和角度信號輸出電路。上電后定子即可輸出轉子相對于定子位置的真絕對值角度數值，定子和轉子之間并不要求產生運動。
安裝簡單： “安裝即忘記”技術IncOder 感應式角度編碼器不需要聯軸器，只需將轉子和定子固定在客戶產品上，無需精密機械安裝，而且無需軸承。光電和電容式角度編碼器在嚴酷環境中并不可靠，尤其是在有冷凝水和灰塵的環境中。而Zettlex 角度編碼器通常不受外來異物的影響，且能滿足IP67 防護等級。與電容式編碼器不同，無需將轉子或定子接地。采用了堅固、硬質陽極化鋁合金外殼和整體式結構。非接觸、無易磨損的部件，因此也無需定期更換、維護。換言之，IncOder 角度編碼器是名副其實的“安裝即忘記”傳感器。
電感式角度編碼器規格/選項
機械接口形式
12 種機械接口形式：螺釘固定和伺服壓緊定子 螺釘固定、頂絲固定、加緊軸固定和平壓固定轉子 雙余度定子和轉子

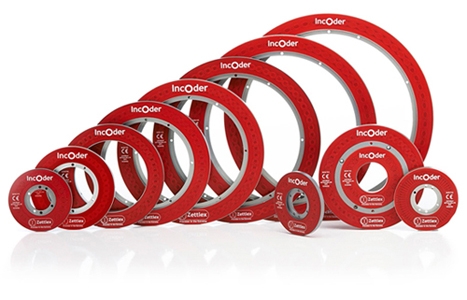

IncOder 尺寸選項（外徑）
37, 58, 75, 90, 100, 125, 150, 175, 200, 225, 250 & 300, 325, 379, 429 & 595mm
分辨率選項
10 至22 位。A/B 脈沖輸出時，用戶可每轉的脈沖數。
電連接器選項
軸向連接器 徑向可彎曲柔性板（帶或不帶連接器）整體式軸向電纜
供電電壓選項
5VDC, 12VDC, 24VDC
輸出信號接口選項
SSI, ASI, SPI, BiSS-C
數字+1V sin/cos
模擬電壓
A/B/Z 脈沖
可擴展選項
（大多數應用通常不需要）
極高沖擊和振動
-60°C 低溫選項
含鉛焊料
驗收試驗前的老化
產品表面刻字
或Surtec650 表面處理
應用領域
旋轉關節和萬向節
伺服作動器和電機編碼器
光電/紅外相機系統
定日鏡和太陽能設備
機械臂和CNC 機床
測試校準設備
輕型和重型口徑武器系統
瞄準系統和測距儀
天線指向設備和望遠鏡
包裝和實驗室自動化
醫療掃描儀和外科手術設備
起重機和伸縮機械臂
INC-3-75、INC-3-100、INC-3-125、INC-3-150、INC-3-200、INC-3-225、INC-3-250、INC-3-300
