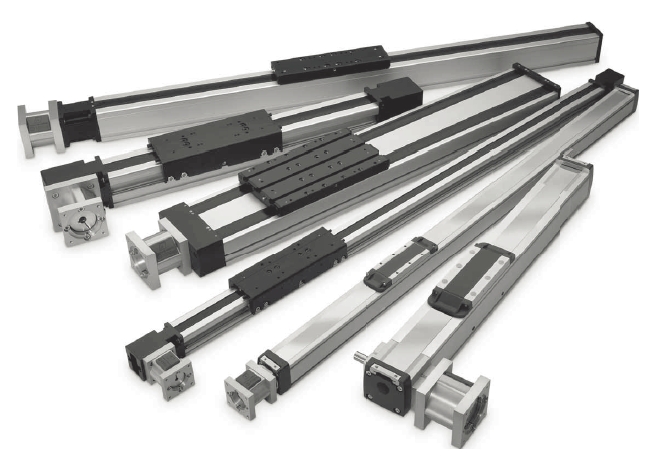

Thomson直線模組
驅動方式：絲杠驅動、皮帶驅動
導向類型：滑動、滾珠、滾輪
銷售工程師趙貴軍1-8-5-1-8-5-5-9-1-8-8 Email：guijun.zhao@goldkong.com
Danaher Motion擁有超過100年的直線運動產品生產經驗。丹納赫傳動目前挑選了各品牌中競爭力的產品，組成了代表當今高水平的產品系列。產品系列涵蓋自小，緊湊直至大，可靠的直線運動單元。Thomson擁有豐富的滾珠絲杠驅動和皮帶驅動單元，采用了滾珠導軌、滑軌、導輪等各種導向技術，設計用于惡劣的工作環境，可滿足您的高速或高精度系統對直線運動的需求。
滾珠絲杠驅動-滾珠導軌導向直線運動單元
該單元設計用于大推力，大負載，高精度和高剛度應用。
行程 11000 mm
速度 2.5 m/s
加速度為 20 m/s2
推力Fx為 12000 N
承重Fz為 30000 N
定位精度高達為 0.005 mm
的定位滑塊專為需要高速、高加速動態應用中的平穩傳動而設計。
該產品系列具有高達40m/s2的加速度及長使用壽命。
型號瀏覽
MF (MOVOPART)皮帶單元，滾珠導向
WMZ (POWERLINE)皮帶單元，滾珠導向
MLSM (FORCELINE)皮帶單元，滾珠導向
MS46E (MICROSTAGE)皮帶單元，滾珠導向
WH (SPEEDLINE)皮帶單元，滾珠導向
更多信息請聯系銷售工程師趙貴軍185-1855-9188 Email：guijun.zhao@goldkong.com
MF (Movopart)皮帶單元，滾珠導向
Movopart無桿驅動滑塊推出雙滑架選項。 該產品系列的滾珠導向型設計，可以低摩擦為精確定位提供中等精度、速度與推進性能。 自調節覆蓋帶張緊器延長了覆蓋帶壽命，保護皮帶與導軌不受污染。
Thomson 的 Rapidtrak系列直線無桿驅動滑塊通過皮帶驅動與跨于執行器上承受負載的鞍座實現導向直線運動。專為高速、高加速、長行程應用設計。
覆蓋帶張緊器延長了覆蓋帶的壽命，保護絲杠與導軌不受污染，且在磨耗時無需調節張力。
產品規格：
規格/軸的尺寸 M55 / TF55B M75 / TF75B M100 / TF100
截面尺寸（寬x高）: mm (in)
(2.3 x 2.2) 58 x 55
(3.4 x 3.0) 86 x 75
(4.3 x 3.9) 108 x 100
皮帶型號 22-STD SM5-HP STD5-40STD8-50
可達行程長度: mm (in) 7000 (276) 12000 (472) 12000 (472)
可達直線速度: m/s (in/s) 5.0 (197) 5.0 (197) 5.0 (197)
可達加速度: m/s2 (in/s2) 40 (1575) 40 (1575) 40 (1575)
重復精度: ± mm (in) 0.1 (0.004) 0.1 (0.004) 0.1 (0.004)
可達輸入速度: rpm (轉/s) 2850 2300 1700
工作溫度: °C (°F) -20 to 70 (-4 to 158)
可達動態負載 (Fy): N (lbf) 750 (169) 1750 (393) 4000 (899)
可達動態負載(Fz): N (lbf) 750 (169) 1750 (393) 4000 (899)
可達動態力矩(Mx): Nm (lbf-in) 5 (44.3) 16 (142) 43 (381)
M可達動態力矩(My): Nm (lbf-in) 29 (257) 84 (744) 280 (2478)
可達動態力矩(Mz): Nm (lbf-in) 29 (257) 84 (744) 280 (2478)
可達驅動軸力(Frd): N (lbf) 200 (45) 600 (135) 1000 (225)
可達驅動軸力矩(Mta): Nm (lbf-in) 12 (106) 30 (266) 45 (398)
皮帶輪直徑: mm (in) 33.4 (1.3) 41.4 (1.6) 56.02 (2.2)
軸每旋轉一周行程: mm (in) 105 (4.13) 130 (5.12) 176 (6.93)
堅固可靠
可在所有方向安裝
已獲的內部自調節菱形滑軌
自動調節不銹鋼防塵帶
安裝在T型槽內的限位開關支架
運輸推力負荷為5000 N
模塊化安裝地腳
沖洗保護
多種鞍座規格可選
不粘滑運動
低驅動轉矩
低摩擦
型設計用于以中等應用速度輕負載，低摩擦力進行精確定位。通過皮帶傳動裝置的直線運動以及沿著傳動裝置頂部運送負載的鞍座，該設計非常適合工業或物料搬運應用。
自動調節的覆蓋帶延長器延長了覆蓋帶的使用壽命，保護傳送帶和導軌免受污染。
|
規格/軸尺寸 |
M50 |
M55 |
M75 |
M100 |
|
外形尺寸：mm（in） |
50 x 50（2.0 x 2.0） |
58 x 50（2.3 x 2.0） |
86 x 75（3.4 x 3.0） |
108×100（3.4×3.0） |
|
皮帶的類型 |
GT 5MR-19 |
22-STD SM5-HP |
STD5-40 |
STD8-50 |
|
大行程長度：mm（in） |
5000（197） |
7000（276） |
12000（472） |
12000（472） |
|
大線速度：m / s（in / s） |
5（197） |
5（197） |
5（197） |
5（197） |
|
大加速度：m / s2（in / s2） |
40（1575） |
40（1575） |
40（1575） |
40（1575） |
|
重復性：±m(xù)m（in） |
0.2（0.008） |
0.2（0.008） |
0.2（0.008） |
0.2（0.008） |
|
大輸入速度：rpm（轉/秒） |
2300（38.3） |
2850（47.5） |
2300（38.3） |
1700（38.3） |
|
工作溫度：°C（°F） |
-20至70（-4至158） |
-20至70（-4至158） |
-20至70（-4至158） |
-20至70（-4至158） |
|
大動態載荷（Fx）：N（lbf） |
|
|
|
|
|
大動態負荷（Fy）：N（lbf） |
400（90） |
400（90） |
1485（334） |
3005（334） |
|
大動態載荷（Fz）：N（lbf） |
400（90） |
400（90） |
1485（334） |
3005（334） |
|
大動態扭矩（Mx）：Nm（lbf-in） |
5（44.3） |
9（79.7） |
49（433.7） |
117（433.7） |
|
大動態扭矩（My）：Nm（lbf-in） |
21（185.9） |
21（185.9） |
85（752.3） |
279（752.3） |
|
大動態扭矩（Mz）：Nm（lbf-in） |
21（185.9） |
21（185.9） |
85（752.3） |
279（752.3） |
|
大傳動軸力（Frd）：N（lbf） |
350（78.7） |
200（45.0） |
600（134.9） |
1000（134.9） |
|
大傳動軸扭矩（Mta）：Nm（lbf-in） |
10（88.5） |
7（62.0） |
30（265.5） |
45（265.5） |
|
滑輪直徑：mm（in） |
41.38（1.63） |
33.42（1.32） |
41.38（1.63） |
56.02（1.63） |
|
每軸旋轉行程：mm（in） |
130（5.12） |
105（4.13） |
130（5.12） |
176（5.12） |
|
重量： 每100毫米行程 的 |
|
|
|
|
模塊化安裝腳
限位開關支架安裝在T形槽上
自調式不銹鋼蓋帶
多馬鞍大小
單和雙螺母支持
需要負載抱閘
高的力矩負荷
獲得的內部自調整棱鏡滑動導軌
可以安裝
簡單的T型槽安裝
沖洗保護
長途旅行
高速
產品規格：
規格/軸的尺寸 WH50 WH80 WH120
截面尺寸（寬x高）: mm (in) 50 x 50 (2.0 x 2.0) 80 x 80 (3.2 x 3.2) 120 x 110 (4.7 x 4.3)
皮帶型號 16ATL5 32ATL10 50ATL10
大行程長度: mm (in) 3000 (118) 11000 (433) 11000 (433)
大直線速度: m/s (in/s) 6.5 (256) 10 (394) 10 (394)
大加速度: m/s2 (in/s2) 40 (1575) 40 (1575) 40 (1575)
重復精度: ± mm (in) 0.05 (0.002) 0.05 (0.002) 0.05 (0.002)
大輸入速度: rpm (轉/s) 3250 (54) 3000 (50) 2308 (39)
工作溫度: °C (°F) 0 to 80 (32 to 176) 0 to 80 (32 to 176) 0 to 80 (32 to 176)
大動態負載(Fx): N (lbf) 670 (151) 2700 (607) 5000 (1124)
大動態負載 (Fy): N (lbf)
complete unit 415 (93) 882 (198) 4980 (1120)
大動態負載(Fz): N (lbf)
complete unit 730 (164) 2100 (472) 9300 (2091)
大動態力矩(Mx): Nm (lbf-in)
complete unit 16 (142) 75 (664) 500 (4425)
大動態力矩(My): Nm (lbf-in) 87 (770) 230 (2036) 930 (8231)
大動態力矩(Mz): Nm (lbf-in)
complete unit 50 (443) 100 (885) 500 (4425)
大驅動軸力(Frd): N (lbf) 150 (34) 500 (112) 700 (157)
大驅動軸力矩(Mta): Nm (lbf-in) 17 (151) 100 (885) 200 (1770)
皮帶輪直徑: mm (in) 38.2 (1.5) 63.66 (2.5) 82.76 (3.3)
軸每旋轉一周行程: mm (in) 120 (4.7) 200 (7.9) 260 (10.2)
重量: kg (lb)
零行程單元重量
每100 mm行程的重量
每個滑架重量 3.50 (7.7)
0.44 (1.0)
0.90 (2.0) 8.63 (19.0)
0.93 (2.1)
2.75 (6.1) 17.0 (37.5)
1.64 (3.6)
5.50 (12.1)
WH 特性
可調節皮帶張緊
可在所有方向安裝
結構緊湊
四個高安裝支架
多方向安裝
集中潤滑系統
Thomson滾珠絲杠驅動-滑軌導向直線運動單元
設計用于苛刻環境中的低成本，大推力應用。
* 高性價比的單元
* 長壽命導軌系統
* 防沖洗型
* 大行程 6000 mm
* 大速度 1.25 m/s
* 大加速度為 20 m/s2
* 大推力Fx為 5000 N
* 大承重Fz為 3005 N
* 重復定位精度高為 0.05 mm
產品系列：
BaseLine WB：WB40、WB60
Movopart M：M55、M75、M100
Movopart MD：M75D、M100D
