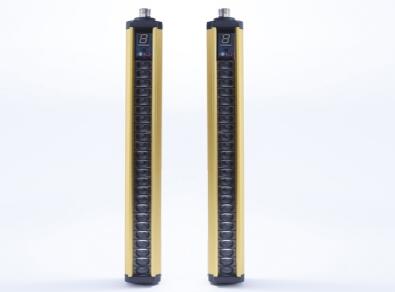

系列間距安全光幕產品規格書
產品描述
安全光幕采用紅外對射工作方式，由一列紅外光束組成一面感應區域。當此區域中有物體遮擋紅外光線時，紅外線輸出報警信號。
產品組成
產品由發光器，受光器，電纜，安裝支架組成。
性能參數
|
項 目 |
電 氣 參 數 |
|
工作電源 |
典型工作電壓：DC12V±20% |
|
光束數量 |
4～72 |
|
光軸間距 |
10mm |
|
對射距離 |
3M |
|
響應時間 |
≤10ms |
|
輸出信號 |
NPN或PNP |
|
輸出電流 |
Max100mA |
|
功耗 |
≤4.8W |
|
工作溫度 |
-10℃～55℃ |
|
環境濕度 |
0～95%RH |
|
絕緣電阻 |
>100MΩ |
|
介電強度 |
AC1500V，1min無擊穿或閃絡 |
|
抗光干擾 |
10000Lux（入射角≥5°） |
|
電氣壽命 |
≥10萬小時 |
|
防護等級 |
普通型IP20 |
|
外殼顏色 |
銀灰色 |
|
外殼材質 |
鋁合金 |
|
電纜長度 |
3米×2根 |
產品尺寸（單位：mm）
光束數量：n
光軸間距：D＝10mm
保護高度：h＝（n-1）*10mm
總高：H＝h＋80mm
安裝支架方式
接線方式
