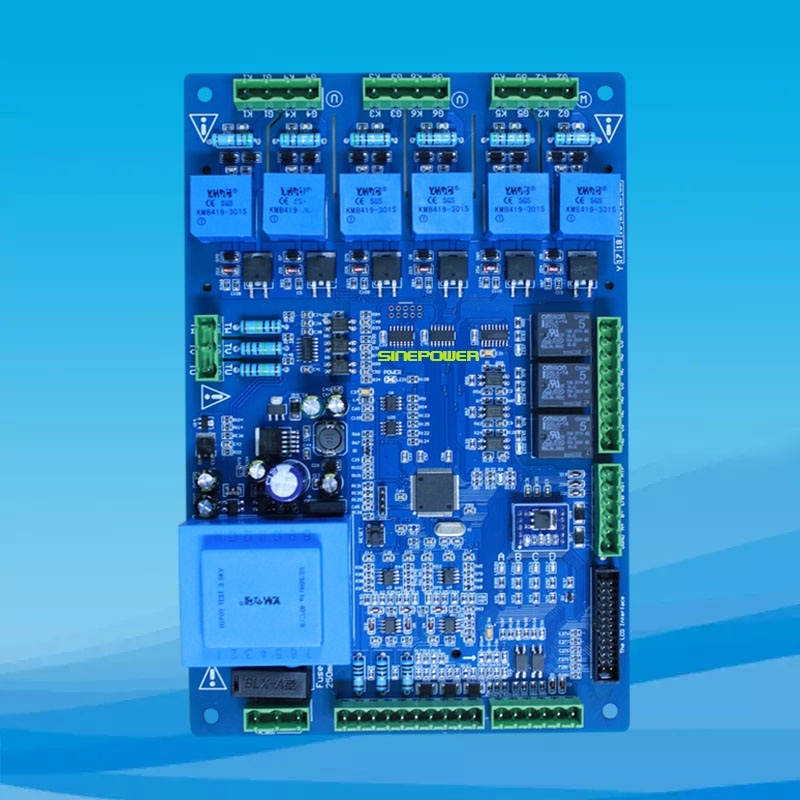

ST33三相整流可控硅觸發板采用32位工業級高性能微處理器，高度數字化安規標準設計，支持網絡遠程控制及現場控制方式，F(xiàn)uzzy-PID參數開放性調節，集開環調壓、閉環恒壓和恒流三種調節方式于一體，控制可控硅實現恒壓限流或恒流限壓。故障報警、界面參數采用LCD液晶屏或觸摸屏中文菜單顯示，設定參數自動儲存?？刂瓢鍘毕啾Ｗo(hù)、上電軟起動、軟關斷、恒流輸出、恒壓輸出、過壓保護、過流保護、短路保護、工作狀態指示等功能。具有三相全控橋式整流、雙反星型整流及可控硅反并聯交流觸發方式，可觸發5000A以下的可控硅，適用于工業各領域的電壓電流調節的阻性負載、感性負載、容性負載、變壓器一次側等各種負載類型，廣泛應用于電解電鍍、電池充放電、三相晶閘管電源、電加熱溫控、電弧放電控制等設備。
技術規格：
◆ 工作電源：220/380Vac ±15%? 50/60HZ
◆ 主回路工作電壓：50～660Vac ±15%? 50/60HZ
◆ 電壓調節范圍：0～電壓滿量程?
◆ 電流調節范圍：0～電流滿量程
◆ 顯示方式：LCD液晶屏中文菜單或觸摸屏顯示
◆ 移相范圍：0～178°? 調節輸出分辨率：1/4000?? 穩定精度：優于 ±1%
◆ 觸發電流：≥ 750mA??? 觸發容量：≤ 5000A單向可控硅
◆ PID動態響應時間：≤50mS?? 超調量：≤10%
◆ 輸入信號：DC0-5V、DC0-10V、0-10mA、4-20mA、10K電位器調節
◆ 三相觸發不平衡度：≤ 0.3°
◆ 適用負載：阻性、感性、容性及變壓器一次測等各種負載
◆ 報警繼電器觸點容量：250Vac/10A
◆ 介電強度: 3500 VRMS
◆ 工作環境條件：?
環境溫度: -20℃~ 60℃
相對濕度: ≤ 90%RH（無結霜）
室內安裝：無易燃、易爆、腐蝕性氣體、無導電塵，振動小于0.5G
海拔低于3000米，超過3000米應適當降低容量等級使用
◆ 外形尺寸：240X160X50mm??? 開孔尺寸：225X145mm
◆ 重量：1KG
