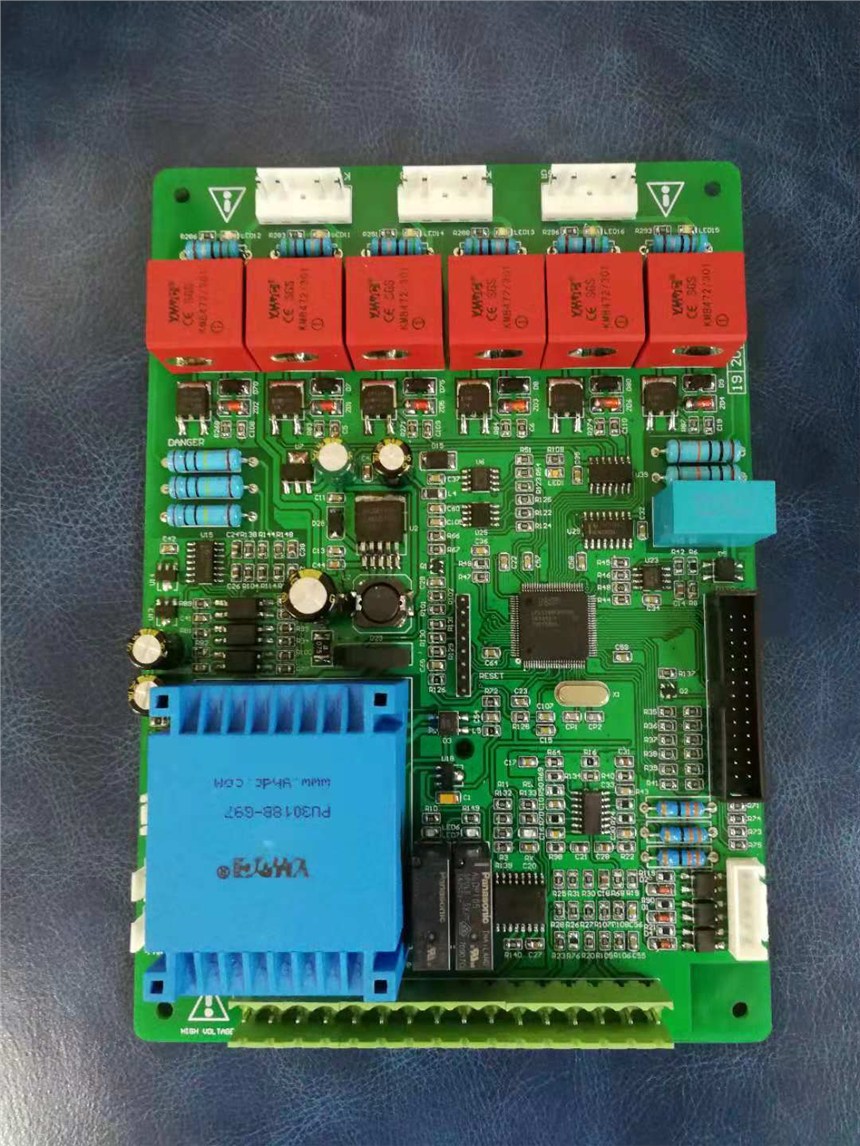

ST23三相可控硅觸發板專用于電力調整器控制使用，采用32位工業級高性能微處理器，集開環調壓、恒壓、恒流與恒功率四種控制方法于一體，高度數字化安規標準設計，支持網絡遠程控制及現場控制方式。故障報警、界面參數采用LED數碼管菜單顯示，設定參數自動儲存?？刂瓢鍘毕啾Ｗo(hù)、上電軟起動、軟關斷、過壓保護、過流保護、短路保護、工作狀態指示等功能。具有三相交流觸發方式，可觸發600A以下的可控硅，適用于工業各領域的電壓電流調節的阻性負載、感性負載、容性負載、變壓器一次側等各種負載類型，廣泛應用于電力調整器、晶閘管電源、電加熱溫控等設備。
技術規格：
◆ 工作電源：220Vac ±15% 50/60HZ （可訂制 380VAC或440VAC）
◆ 主回路工作電壓：220/380Vac ±15% 50/60HZ
◆ 電壓調節范圍：0～電壓滿量程?
◆ 顯示方式：LED數碼管界面
◆ 移相范圍：0～178° 調節輸出分辨率：1/4000 穩定精度：優于 ±1%
◆ 觸發電流：≥ 500mA 觸發容量：≤ 600A單向可控硅
◆ 輸入信號：DC0-5V、DC0-10V、0-10mA、4-20mA、10K電位器調節
◆ 適用負載：阻性、感性、容性及變壓器一次測等各種負載
◆ 報警繼電器觸點容量：250Vac/10A
◆ 介電強度: 3500 VRMS
◆ 工作環境條件：?
環境溫度: -20℃~ 60℃
相對濕度: ≤ 90%RH（無結霜）
室內安裝：無易燃、易爆、腐蝕性氣體、無導電塵，振動小于0.5G
海拔低于3000米，超過3000米應適當降低容量等級使用
◆ 外形尺寸：180X125X38mm 開孔尺寸：168X113mm
◆ 重量：0.8KG
