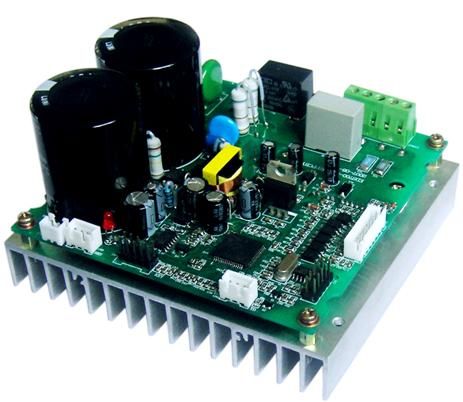

EDS700裝機型高性能易能變頻器
EDS700是易能電氣2007年年底新開發的一種裝機型高性能變頻器,現已大規模運用在紡織行業橫編機械上。
產品技術指標及規格
項目 |
項目描述 |
||
輸入 |
額定電壓、頻率 |
單相220V，50Hz/60Hz |
|
允許工作 電壓范圍 |
單相電壓AC140V~AC260V |
||
輸出 |
電壓 |
200伏級;0~220V |
|
頻率 |
0Hz-400Hz |
||
過載能力 |
最大過載能力：230%額定電流 |
||
控制性能 |
控制方式 |
采用空間電壓矢量SVPWM控制 |
|
調速范圍 |
1：100 |
||
起動轉矩 |
1Hz時150%額定轉矩 |
||
運行轉速穩 態精度 |
≤±0.5%額定同步轉速 |
||
頻率精度 |
數字設定：最高頻率×±0.01%；模擬設定：最高頻率×±0.2% |
||
頻率分辨率 |
模擬設定 |
最高頻率的0.1% |
|
數字設定 |
0.01Hz |
||
轉矩提升 |
自動轉矩提升，手動轉矩提升0.1%~12.0% |
||
制動 |
能耗制動 |
內置制動機構，無需外接制動電阻 |
|
直流制動 |
零頻直流制動、停止直流制動分別可選，動作頻率0~15Hz，動作電壓0~15%，動作時間0~20.0秒 |
||
多段速運行 |
采用4位16段速控制，每段速參數獨立設定 |
||
自動節能運行 |
根據負載情況，自動優化V/F曲線，實現節能運行 |
||
操作鍵盤 |
LED顯示 |
可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等20種參數 |
|
按鍵鎖定 |
實現對按鍵的部分或者全部鎖定（模擬電位器無鎖定） |
||
保護功能 |
過流保護、過壓保護、欠壓保護等 |
||
環境 |
使用場所 |
室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 |
|
海拔 |
低于1000米 |
||
周圍溫度 |
-10ºC~+40ºC(環境溫度在40ºC ~50ºC,請降額使用或增強散熱) |
||
周圍濕度 |
小于95%RH,無水珠凝結 |
||
振動 |
小于5.9米/秒²(0.6g) |
||
存儲溫度 |
-40ºC~+70ºC |
||
結構 |
冷卻方式 |
利用機柜內置風機散熱 |
|
安裝方式 |
單機板裝配型 |
||
