① 報警輸出：4點(160×80規格)；2點(96×48規格)
② 變送輸出
③ 外供普通電源：(同XST)
外供精密電源：(同XST)
④ 通訊接口：RS 485或RS 232
⑤ 打印機接口(不含打印機單元)
⑥ 實驗室用臺式儀表：小臺式(230×104)(可盤裝)大臺式(318×104)

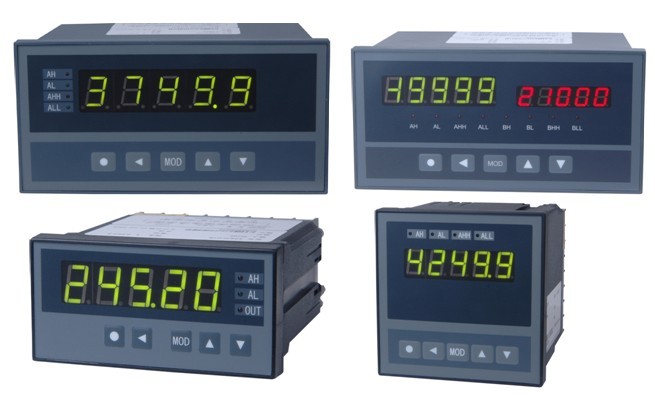

1、概述
增強型單輸入通道數字式智能儀表與各類模擬量輸出的傳感器、變送器配合，完成溫度、壓力、流量、液位、成分以及力和位移等物理量的測量、變換、顯示、傳送、記錄和控制。
誤差小于0.05%F.S，并具備調校、數字濾波功能，高精度數顯表可幫助減小傳感器、變送器的誤差，有效提高系統的測量、控制精度。E/A-H1RT4V0|XSE/B-F1IT2B1N|XSE/A-H1RT2A0B0S0V0
適用于電壓、電流、熱電阻、熱電偶、mV、電位器等信號類型
最多可達4點報警輸出，可選擇10種報警方式，報警靈敏度獨立設定。XSE儀表廠家具備延時報警功能，有效防止干擾等原因造成誤報
變送輸出可將測量、高精度數顯表變換后的顯示值以標準電流、電壓形式輸出供其它設備使用。
選型表：
內容 |
代碼及說明 |
||||||||||||
XSE/ |
單顯示(5位LED) |
||||||||||||
外型尺寸 |
A— |
160×80×125(W×H×L) |
|||||||||||
B— |
96×96×112(W×H×L) |
||||||||||||
C— |
96×48×112(W×H×L) |
||||||||||||
面板形式 |
H |
橫式 |
|||||||||||
F |
方形 |
||||||||||||
顯示方式 (LED顯示的顏色可按訂貨要求) |
1 |
測量值(綠色) |
|||||||||||
2 |
測量值(綠色)+ 設定值(紅色) 限A型儀表 |
||||||||||||
3 |
測量值(綠色)+ 測量值光柱(綠色)限A型儀表 |
||||||||||||
輸入信號 |
E |
熱電偶 |
|||||||||||
R |
熱電阻或電阻 |
||||||||||||
I |
直流電流 |
||||||||||||
V |
直流電壓 |
||||||||||||
M |
mV信號 |
||||||||||||
W |
電位器 |
||||||||||||
報警點數量 ( C型儀表限制為3點) |
T0 |
無報警 |
|||||||||||
T1~4 |
1~4點報警 |
||||||||||||
變送輸出 |
A0 |
無輸出 |
|||||||||||
A1 |
電流輸出(4~20)mA、(0~10)mA或(0~20)mA |
||||||||||||
A2 |
電壓輸出(0~5)V、(1~5)V |
||||||||||||
A3 |
電壓輸出(0~10)V |
||||||||||||
A4 |
其它輸出 |
||||||||||||
外供電源 |
B0 |
無外供電源 |
|||||||||||
B1 |
外供 24V DC |
||||||||||||
B2 |
外供 12V DC |
||||||||||||
B3 |
外供精密電壓源 |
||||||||||||
B4 |
外供精密恒流源 |
||||||||||||
B5 |
其它 |
||||||||||||
通訊接口 |
S0 |
無通訊接口 |
|||||||||||
S1 |
RS-232接口 |
||||||||||||
S2 |
RS-485接口 |
||||||||||||
S3 |
RS 422接口 |
||||||||||||
儀表電源 |
V0 |
220V AC |
|||||||||||
V1 |
24V DC |
||||||||||||
V2 |
12V DC |
||||||||||||
V3 |
其它 |
||||||||||||
打印功能(限A、B型儀表) |
P |
P表示打印功能 |
|||||||||||
