產品簡介

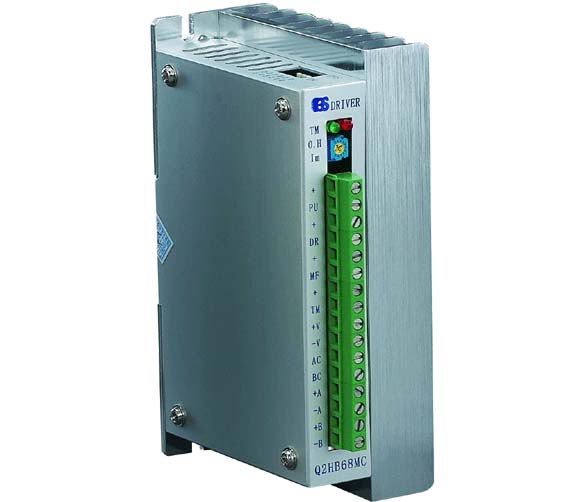

Q2HB68MC-Q2HB68MD
Q2HB68MC-Q2HB68MD
產品價格：￥1
上架日期：2011-05-20 12:32:10
產地：深圳
發貨地：深圳
供應數量：不限
最少起訂：1臺
瀏覽量：616
資料下載：暫無資料下載
其他下載：暫無相關下載
詳細說明
     Q2HB68MC（D）為等角度恒力矩細分型驅動器，驅動電壓DC24-80V，適配6或8出線、電流在6A以下、外徑57-86mm的各種型號的二相混合式步進電機。該產品廣泛應用于雕刻機、激光打標機，激光內雕機等分辨率較高的小型數控設備上。

    特點
    ● 高性能、低價格
    ● 采用獨特的控制電路
    ● 設有12/8檔等角度恒力矩細分，最高200細分
    ● 最高反應頻率可達200Kpps
    ● 步進脈沖停止超過100ms時，線圈電流自動減半
    ● 雙極恒流斬波方式
    ● 光電隔離信號輸入/輸出
    ● 驅動電流從0.5A/相到6A/相連續可調
    ● 單電源輸入，電壓范圍：DC24-80V

    功能設定示意圖




    工作電流設定示意圖


    輸入信號波形時序圖



    驅動器接線示意圖



    ! 注意
    1、   千萬不要將電源接反，輸入電壓不要超過DC80V。
    2、   輸入控制信號電平為5V，當高于5V時需要接限流電阻。
    3、   此型號驅動器由于采用特殊的控制電路，故必須使用6出線或8出線電機。
    4、   驅動器溫度超過70度時驅動器停止工作，故障指示燈O.H亮，直到驅動器溫度降到50度，驅動器自動恢復工作。出現過熱保護請加裝散熱器。
    5、   過流（負載短路）故障指示燈O.H亮，請檢查電機接線及其它短路故障，排除后需要重新上電恢復。
    6、   欠壓（電壓小于DC24V），故障指示燈O.H亮。


    Q2HB68MC細分設定表
    細分數
    1
    2
    4
    5
    8
    10
    20
    25
    40
    50
    100
    200
    200
    200
    200
    200
    D0
    ON
    OFF
    ON
    OFF
    ON
    OFF
    ON
    OFF
    ON
    OFF
    ON
    OFF
    ON
    OFF
    ON
    OFF
    D1
    ON
    ON
    OFF
    OFF
    ON
    ON
    OFF
    OFF
    ON
    ON
    OFF
    OFF
    ON
    ON
    OFF
    OFF
    D2
    ON
    ON
    ON
    ON
    OFF
    OFF
    OFF
    OFF
    ON
    ON
    ON
    ON
    OFF
    OFF
    OFF
    OFF
    D3
    ON
    ON
    ON
    ON
    ON
    ON
    ON
    ON
    OFF
    OFF
    OFF
    OFF
    OFF
    OFF
    OFF
    OFF
    D4
    ON，雙脈沖：PU為正向步進脈沖信號，DR為反向步進脈沖信號
    OFF，單脈沖：PU為步進脈沖信號，DR為方向控制信號
    D5
    自檢測開關（OFF時接收外部脈沖，ON時驅動器內部發7.5kHz脈沖）


    Q2HB68MD細分設定表
    細分數
    1
    2
    4
    8
    16
    32
    64
    128
    D0
    ON
    OFF
    ON
    OFF
    ON
    OFF
    ON
    OFF
    D1
    ON
    ON
    OFF
    OFF
    ON
    ON
    OFF
    OFF
    D2
    ON
    ON
    ON
    ON
    OFF
    OFF
    OFF
    OFF
    D3
    無效
    D4
    ON，雙脈沖：PU為正向步進脈沖信號，DR為反向步進脈沖信號
    OFF，單脈沖：PU為步進脈沖信號，DR為方向控制信號
    D5
    自檢測開關（OFF時接收外部脈沖，ON時驅動器內部發7.5kHz脈沖）


    引腳功能說明
    標記符號
    功 能
    注 釋
    O.H
    故障指示燈
    過熱保護時紅色發光管點亮
    TM
    工作指示燈
    TM信號有效時，綠色指示燈點亮
    Im
    電機線圈電流設定電位器
    調整電機相電流，逆時針減小，順時針增大
    +
    輸入信號光電隔離正端
    接+5V供電電源，+5V-+24V均可驅動，高于+5V需接限流電阻
    PU
    D4=OFF，PU為步進脈沖信號
    下降沿有效,每當脈沖由高變低時電機走一步。輸入電阻220Ω，要求：低電平0-0.5V，高電平4-5V，脈沖寬度>2.5μs
    D4=ON，PU為正向步進脈沖信號
    +
    輸入信號光電隔離正端
    接+5V供電電源，+5V-+24V均可驅動，高于+5V需接限流電阻
    DR
    D4=OFF， DR為方向控制信號
    用于改變電機轉向。輸入電阻220Ω，要求：低電平0-0.5V，高電平4-5V，脈沖寬度>2.5μs
    D4=ON，DR為反向步進脈沖信號
    +
    輸入信號光電隔離正端
    接+5V供電電源。+5V-+24V均可驅動，高于+5V需接限流電阻
    MF
    電機釋放信號
    有效（低電平）時關斷電機線圈電流，驅動器停止工作，電機處于自由狀態
    +
    原點輸出光電隔離正端
    電機線圈通電位于原點置為有效（B，-A通電）；光電隔離輸出（高電平）
    TM
    原點輸出信號光電隔離負端
    +端接輸出信號限流電阻，TM接輸出地。最大驅動電流50mA，最高電壓50V。
    +V
    電源正極
    DC24-80V
    －V
    電源負極
    AC、BC
    電機接線

    +A、－A
    +B、－B
