1、裝置簡介

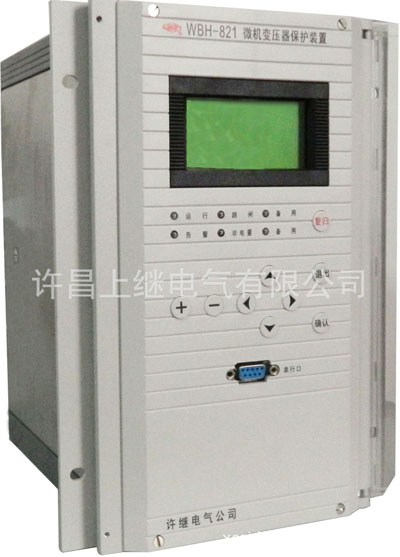

WXH-820系列微機線路保護測控裝置實現中低壓線路的保護和測控功能，主要用于66kV及以下各級電壓等級的線路及饋出線。
功能名稱 |
WXH-821 |
WXH-822 |
|
保護功能 |
二段電流保護 |
√ |
|
三段電流電壓方向保護 |
√ |
||
過流加速保護(前加速、后加速可選) |
√ |
√ |
|
三相一次重合閘 |
√ |
||
三相多次重合閘 |
√ |
||
低頻減載保護 |
√ |
√ |
|
零序電流保護 |
√ |
R1 |
|
三段零序電流保護 |
R2 |
||
零流加速保護 |
R2 |
||
過負荷保護 |
√ |
√ |
|
低電壓保護 |
√ |
√ |
|
TV斷線檢測 |
√ |
√ |
|
控制回路異常告警 |
√ |
√ |
|
手車位置異常告警（當主接線為手車時） |
√ |
√ |
|
彈簧未儲能告警 |
√ |
√ |
|
壓力異常告警 |
√ |
√ |
|
測控功能 |
遙信采集、裝置遙信變位、事故遙信 |
√ |
√ |
正常斷路器遙控分合、小電流接地探測遙控分合 |
√ |
√ |
|
P、Q、IA、IC、Ua、Ub、Uc、f、COS￠、UAB、UBC、UCA等模擬量的遙測 |
√ |
＋IB(可選) |
|
故障錄波 |
√ |
√ |
|
4路脈沖輸入 |
√ |
√ |
|
注：R1，R2為WXH822軟件的兩個軟件型號。 |
|||
?
?
1.2.? 主要特點
1)????? 加強型單元機箱按抗強振動、強干擾設計,特別適應于惡劣環境,可分散安裝于開關柜上運行。
2)????? 集成電路全部采用工業品，使得裝置有很高的穩定性和可靠性。
3)????? 采用32位DSP作為保護CPU，配置大容量的RAM和Flash Memory；數據運算、邏輯處理和信息存儲能力強，可靠性高，運行速度快。
4)????? 采用16位A/D作為數據采集，數據采集每周24點，保護測量精度高。
5)????? 采用圖形液晶，全中文顯示菜單式人機交互；可實時顯示各種運行狀態及數據，信息詳細直觀，操作、調試方便。
6)????? 可獨立整定8套保護定值，定值區切換安全方便。
7)????? 大容量的信息記錄：可保存不小于100個最近發生的歷史報告,可帶動作參數，掉電保持，便于事故分析。
8)????? 通信規約采用IEC-60870-5-103規約或MODBUS規約可選，設有雙RS-485通信接口；組網經濟、方便,可直接與微機監控或保護管理機聯網通訊。
9)????? 具有錄波功能，裝置記錄保護跳閘前4周波，跳閘后6周波（每周波24點）的采樣數據，保護跳閘后上送變電站自動化主站，也可以通過故障分析軟件進行故障分析。
10)?? 保護出口方式可以按照保護配置，出口設置方便靈活。
