概述

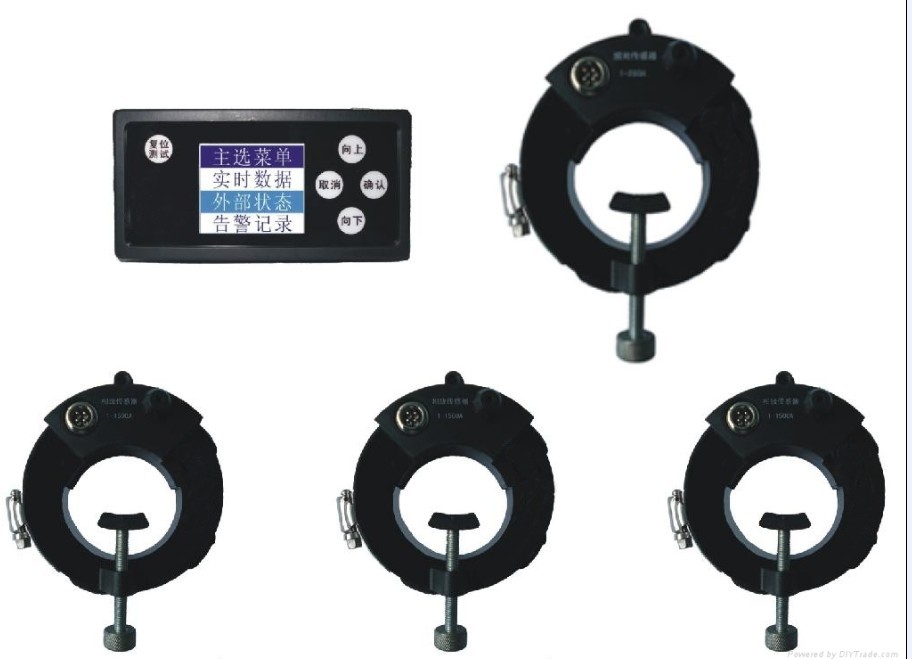

XW-EKL5數字式電流溫控故障指示器，由3個開啟式相線電流及溫度傳感器、
1個開啟式接地電流傳感器和1臺主機組成。
特點：
=全數字化設計，圖形點陣LCD彩色顯示屏
=系統功能強大,帶五個薄膜按鍵,菜單詳盡且容易操作
=同步顯示相線電流、接地電流數值
=同步顯示三相電纜的溫度數值
=用戶可隨時(現場或遠程)分二級設定短路故障電流（1-1500A） 及超溫報警溫度（1℃-150℃）和接地故障電流（1-200A）
=用戶可隨時（現場或遠程）設定告警持續時間（1s-99H）
=用戶可隨時（現場或遠程）設定數據刷新時間
=用戶可隨時（現場或遠程）查詢實時電流及溫度數值
=用戶可隨時（現場或遠程）查詢存儲的告警記錄(1-128條)
=告警事件包括時間，來源、電流及溫度值等信息
=提供485通訊接口，從而實現聯網通訊功能
=提供四組外部設備輸入接口，實時監控外部設備狀態（可用于連接開關的四組節點信號）
=材料與顏色：內部電路板器件采取阻燃材料，并作防水、防鹽霧、防酸霧處理；主機殼體采用黑色非金屬阻燃材料，防護等級為IP40；傳感器防護等級為IP65（防塵密封，防噴水）
技術參數：
=短路故障電流:1A-1500A 可調（成品整定在800A） 誤差：≤±５％
=過熱報警溫度:1℃-150℃ 可調（成品整定在50℃）誤差: ≤±５％
=接地故障電流:1A-200A 可調（成品整定在50A) 誤差: ≤±５％
=相線電流檢測范圍:0A-1500A 誤差:≤ ±1%
=相線溫度檢測范圍:-50℃－150℃ 誤差:≤ ±1%
=接地電流檢測范圍:0A-200A 誤差:≤ ±1%
=復位時間:1S-99H （成品整定24H）誤差:≤ ±1%
=工作電源:1、外部電源供應可選 DC5V,DC24V,AC220V
2、鋰充電電池3.7V/750mA/H 防護等級：1P65
=功耗：
正常工作模式功耗： 3.6V鋰電池供電≤1mA
報警模式功耗： 3.6V鋰電池供電≤6mA
=使用環境條件
工作海拔高度：≤1000m
使用環境溫度：-40℃～+70℃
最大日溫差： 25℃
工作環境溫度：≤95%（相對濕度）
抗震能力： 地震烈度 8度
地面水平加速度 0.3g
地面垂直加速度 0.15g
同時作用持續三個正弦波
安全系數 1.67
可在有一定凝露及鹽霧腐蝕的條件下正常工作
=使用運行條件
安裝位置：戶內或戶外箱內，卡裝于0.4-35KV電纜纜身。
電網中性點接地方式：電網中性點經低電阻接地或經消弧線圈接地。
=指示器結構性能
主機采用面板式結構正面安裝，（參考安裝開窗尺寸寬92mm高44mm，深78mm左右）
相線傳感器的安裝適用性（包括連接引線3根電纜線分別套有紅、黃、綠標識，配置總長度3m），適用電纜最大截面為500mm2：
接地傳感器的安裝適用性（連接引線1根數據電纜，配置長度3m).
適用其他規格電纜，在不同截面，不同外徑的電纜上安裝，不影響測量精度
