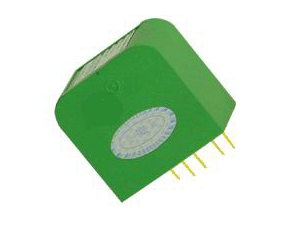

單路直流電流隔離傳感器/變送器
| 型號： | CE-IZ01 | 負載能力： | 電壓輸出≤5mA | |
| CE-IZ02 | 電流輸出≤300Ω | |||
| 輸入范圍： | 0～500mA 0～5A | 響應時間： | ≤15mS | |
| 輸出類型： | 5V或4-20 mA | 輔助電源： | +12V或+15V或+24V | |
| 精度等級： | 0.2級 | 靜態功耗： | 300 mW |
|
主型號 |
隔離原理 |
隔離耐壓 |
響應時間 |
過載能力 |
靜態功耗（mW） |
安裝方式 | |
|
Vz,Vd,Vg,Iz輸出 |
Iy輸出 | ||||||
| CE-IZ01 | 光電/三隔離 | ≤2500VDC | ≤10mS | 2倍1秒10次 | 180 | 300 | 導軌式 PCB式/螺孔 |
| CE-IZ02 | 調制 | ≤15mS | 50 | 120 | |||
產品選型表 （請按"從左到右的原則"選出可選項）
|
主型號 |
輸出類型 |
輔助電源 |
穿孔方式 （mm） |
外形 結構 |
等級 指數 |
常用額定值 |
| CE-IZ01 | 3---0~5VDC (Vz) 4---0~20mA (Iz) 5---4~20mA (Iy)* 6---1~5VDC(Vy) 8---0~10V DC (Vd) F---OC頻率信號輸出 |
2---12V 3---15V 4---24V |
M---無孔 | S1 | 0.2 0.5 |
20mA，50mA，100mA，200mA,500mA，1A |
| S2 | 1A，2A，5A | |||||
| CE-IZ02 | H2 S1 |
20mA，50mA，100mA，200mA，500mA，1A | ||||
| S2 | 1A，2A，5A |
*-選用該輸出類型時，負載電阻應RL≤250Ω。如250Ω<RL≤500Ω時，請用戶在訂貨時注明。
選型示例：CE－IZ01－32MS2－0.2/4~20mA
描 述：輸入單路直流電流: 4~20mA,輸出:0~5V,輔助電源:+12V,無孔（端子輸入），等級指數:0.2級
S2型電量隔離變送器。
接線參考圖（點擊可放大）
|
 |
