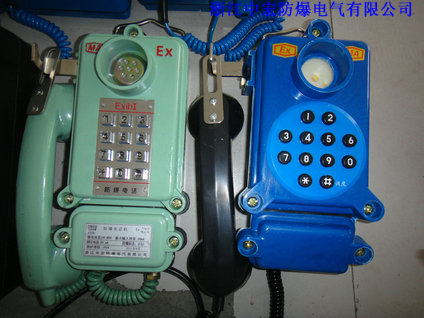

KTH-11防爆電話機
煤礦防爆電話機、防爆耦合器、防爆接線盒 一、KTH-11型 煤礦用本安防爆電話機概述 煤礦防爆電話機、防爆耦合器、防爆接線盒稱為煤礦井下本安防爆電話通信組成的關鍵設備.KTH-11型煤礦按鍵電話機為本質安全型防爆電氣設備，適用于煤炭企業中含有易燃易爆氣體及爆炸性氣體混合物的危險場所。該話機嚴格執行國家防爆標準《GB3836－2000》有關規定制造，經國家指定的防爆產品檢驗機關鑒定合格，發給防爆合格證，防爆標志為ExibⅡBT5。 二、防爆電話機使用條件 1、環境溫度：－20～＋40℃ 2、相對濕度：≤85% 3、大氣壓力：86～106KPa 4、無損害金屬和絕緣的腐蝕性氣體環境 5、有防雨雪和滴水環境 三、防爆電話機主要技術參數 1、工作電壓：≤8V 2、工作電流：≤27mA 3、振鈴電壓：≤14V 4、振鈴電流：≤10mA 5、鈴聲響聲：≥70dB(A) 6、外形尺寸：290×190×85（mm） 7、重 量：2.5Kg 二、KTHO-11型 煤礦用防爆耦合器概述 煤礦防爆耦合器也叫安全柵，是連接調度臺（或交換機）與防爆本安電話機的關聯設備，它把調度臺（或交換機）送來的非本安信號轉換成本安信號，再送給本安電話機，從而完成安全場所對危險場所的生產調度和通訊聯系。 KTHO-11型防爆電話耦合器為無源型防爆安全柵。結構上分箱式多戶型（應用在安全場所），一般兼本安單戶型，隔爆兼本安單戶型三種形式。 1.煤礦防爆耦合器結構特征 箱式多戶型為優質金屬箱式外殼，體積小，重量輕，整體結構為組合插件，一箱插10-300門安全柵用戶板，每塊板10個用戶，結構簡單，維修方便，容易擴容；一般本安單戶型為優質塑料外殼，整體灌封，體積小重量輕，兩邊有接線端子，安全方便；隔爆單戶型采用鑄鋁結構，機械強度高，防護能力強，同時能代替本安電話接線盒。 三、煤礦防爆耦合器主要技術參數 1、防爆電話耦合器本安電路參數： a)最高直接饋電 電壓：≤52V b)最大直流短路電流≤30mA c)最高振鈴電壓：≤100V d)最大振鈴短路電流≤30mA 三、BHDT型 煤礦電話防爆接線盒概述 BHDT型煤礦電話防爆接線盒系列屬于隔爆型固定式接線盒,防爆標志為ExdIIBT5。用于煤礦,石油、化工等企業單位爆炸性環境下,作為電話電纜接線和分線之用。設計、制造、檢驗均符合“GB3836國家標準”要求。經國家檢 驗部門鑒定合格，并發給防爆合格證。 使用條件: 1、海拔高度不超過1000米。 2、周圍介質溫度不高于+40℃及不低于—20℃。 3、相對濕度：≤80％ 4、在含有爆炸混合物的環境中。 5、不含有破壞金屬及絕緣的腐蝕性氣體的場所 6、能防止水及液體浸入，無劇烈沖擊振動的地方 煤礦電話防爆接線盒結構特征： 防爆接線盒由盒體，進線裝置和接線端子排三部分組成。防爆接線盒殼體用HT250鑄鐵制造而成，進線裝置設計合理，電纜不易撥脫，接線端子排布局適宜,接線牢固可靠。防爆接線盒盒底及盒蓋用埋在凹窩內的特制的六角螺釘緊固。防爆接線盒設有內，外接地螺釘，并涂有特殊顏色的接地符號。 防爆接線盒技術參數：工作電壓：AC127V,50Hz. DC60V,電流：＜0.1A 防爆電話機、防爆耦合器、防爆接線盒圖片由上海新德通信設備有限公司提供
