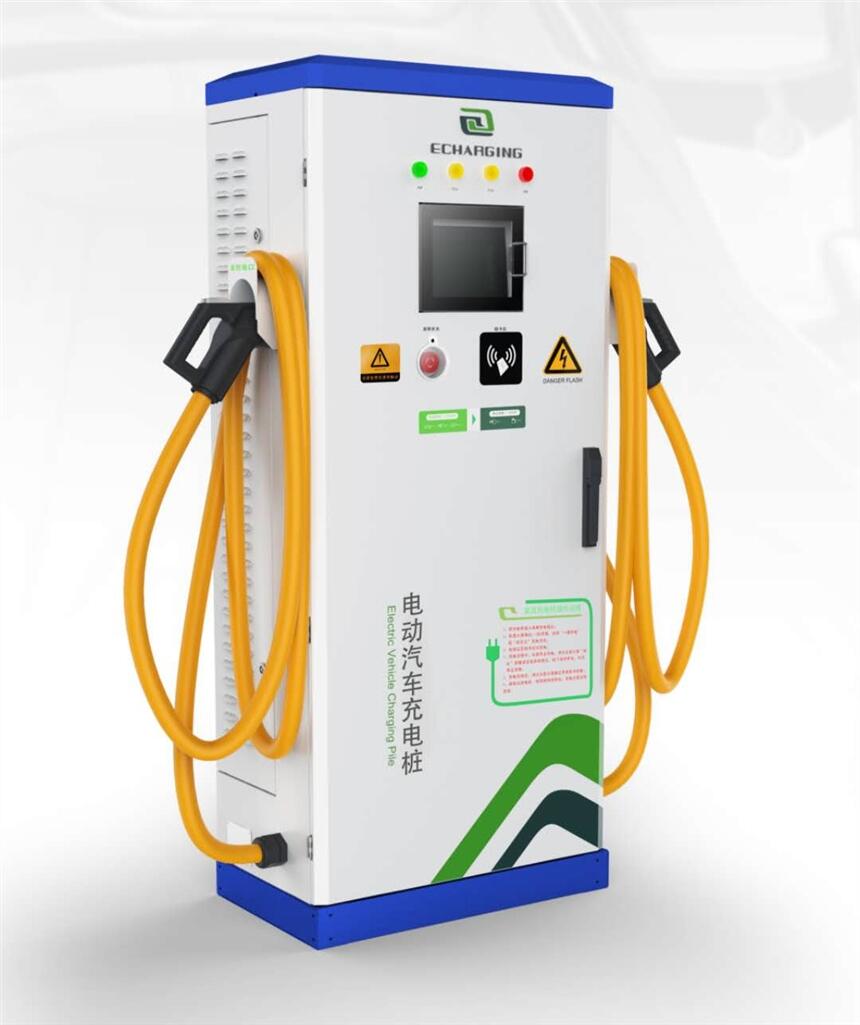

160KW/750V直流充電樁--雙槍
一、系統簡介
EC系列直流充電樁主要由人機交互單元、控制單元、計量單元、安全防護單元組成。其中，人機交互單元主要包括：樁體、LCD觸摸屏、讀卡模塊、充電插頭；控制單元主要包括：主監控、輔助模塊以及模塊管理；計量單元為電能表；安全防護單元包括：急停開關、過流及短路保護單元。
系統特點
n ■具有按時、按電量、按金額、自動四種充電模式。
n ■具有人機交互功能，采用彩色液晶觸摸屏。
n ■充電過程中顯示當前充電模式、時間、電量、及計費信息等。
n ■具有模塊管理功能，控制模塊輸出電壓及電流大小。
n ■具備過流、短路、過壓、欠壓等完善的保護功能；同時具備急停開關、絕緣檢測等安全防護功能。
n ■具備充電接口的連接狀態判斷、控制導引等完善的安全保護功能，以確保充電樁安全可靠運行。
n ■提供完善的通訊功能，可根據需要上傳直流充電樁的運行狀態參數，監測故障類型、充電計量等，接受遠程控制命令。
n ■配置擁有通直流電度表，進行直流電計量。
n ■設置刷卡接口，支持RFID卡、IC卡等常見的刷卡方式。
n ■滿足技術先進、性能穩定、可靠性高、符合環保和節能要求。
n ■直流充電樁內印刷線路板、接插件等電路進行防潮濕、防霉變、防鹽霧處理，保證充電樁能在室外潮濕、含鹽霧的環境下能正常運行。
n ■具有防銹、防氧化保護功能：直流充電樁鐵質外殼和暴露在外的鐵質支架、零件采取雙層防銹措施。
n ■采用阻燃外殼材料，殼體堅固，結構上防止用戶輕易觸及帶電部分。
n ■設計外觀標識可根據用戶要求設計。
二、設備基本參數
|
產品型號 |
ECD-750/120-C2-F |
備注 |
|
落地式尺寸 |
750mm*540mm*1750mm |
|
|
相對濕度 |
5%～95% |
|
|
工作溫度 |
-20℃～+50℃ |
|
|
存儲溫度 |
-40℃～+70℃ |
|
|
輸入電壓 |
AC380V±15% |
|
|
輸出功率 |
160KW |
|
|
輸出電壓 |
DC200V~750V |
|
|
輸出電流 |
250A |
|
|
冷卻方式 |
風冷 |
|
|
通訊接口 |
CAN通訊接口、無線通訊接口（可選） |
|
|
通訊方式 |
Ethernet、GPRS、4G(可選） |
|
|
計費接口 |
支持RFID卡、IC卡、CPU卡 |
|
|
環境溫度 |
≤90%無凝露 |
|
|
充電接口 |
2個 |
|
|
IP防護等級 |
IP54 |
|
|
安裝方式 |
落地式 |
|
|
落地重量 |
|
三、可實現智能充電網絡
1、完美連接充電樁APP可以實現手機查找、預約、充電監控、并支持專用IC、手機APP、二維碼等多個便捷支付方式。
2、通過充電樁管理平臺，所有充電樁均接入互聯網，可實現電樁共享，提高其使用率，離線亦可運行。
