射頻同軸電纜
1:執行標準：GB/T14864-93 型號規格 內導體根數*直徑 絕緣外徑mm 編織角度不大于 護套外徑 纜芯介電強度KV 特性阻抗 衰減常數20℃ 頻率MHZ 衰減dB/m不大于 SYV50-2 7/0.16 1.5±0.1 45° 2.8±0.2 2.0 50Ω 200 0.45 SYV50-2 1/0.68 2.2±0.1 4.0±0.2 3.0 200 0.31 SYV50-3 7/0.32 2.95±0.13 5.0±0.2 4.0 200 0.24 SYV50-3 1/0.9 2.95±0.13 5.0±0.2 4.0 200 0.22 SYV50-5 1/1.4 4.8±0.2 7.2±0.3 6.5 200 0.15 SYV50-7 7/0.75 7.25±0.25 10.3±0.3 10.0 200 0.11 SYV50-9 7/0.95 9.0±0.3 12.2±0.4 12 200 0.095 SYV50-12 7/1.15 11.5±0.3 15.0±0.4 15 200 0.08 SYV50-15 7/1.54 15.0±0.4 19.0±0.5 20 200 0.065 SYV50-17 1/5.0 17.3±0.4 22.0±0.5 22 200 0.056 SYV50-17 19/1.04 17.3±0.4 22.0±0.5 22 200 0.06 SYV75-3 7/0.17 3.0±0.13 5.0±0.25 2.0 75Ω 200 0.28 SYV75-4 7/0.21 3.7±0.1 6.0±0.2 4.2 200 0.22 SYV75-4 1/0.59 3.7±0.1 6.0±0.2 4.2 200 0.19 SYV75-5 1/0.75 4.8±0.2 7.2±0.3 5.5 200 0.15 SYV75-5 7/0.26 4.8±0.2 7.2±0.3 5.5 200 0.15 SYV75-7 7/0.4 7.25±0.15 10.3±0.3 8.0 200 0.12 SYV75-7 1/1.15 7.25±0.15 10.3±0.3 8.0 200 0.1 SYV75-9 1/1.37 9.0±0.3 12.2±0.4 10.0 200 0.088

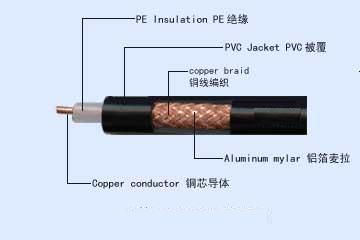

2:產品型號：SYV
3:導體裸銅
4:絕緣為實心聚乙烯
5:裸銅絲、鍍鋅銅絲、銅包鋁、鋁鎂合金絲編織屏蔽
6：聚氯乙烯外護套
適用于無線電通信和采用類似技術的電子裝置
