一、產品概述：
BWDK-XKY3K320干式變壓器微電腦溫控箱(簡稱干變溫控箱)是我公司為風冷干式電力變壓器運行而設計的新一代多功能型微電腦溫控儀。利用預埋在干式電力變壓器三相（或鐵芯）繞組線包中的三只（四只）NTC鉑熱電阻來測干式電力變壓器線包的溫升，并根據溫升自動控制冷卻風機的啟停、超溫超高溫跳閘以保證干式電力變壓器的運行。由于采用目前好的RISC單片計算機并結合I2C存儲與調整技術，根據JB/T7631標準設計而成，使得溫控器具有結構簡單。同時溫控器還具有“黑匣子”功能，可記錄停電時三或四個繞組包的溫度及本機的工作狀態。在使用方面，本儀器還具有操作簡單、安裝方便、維護容易的特點。
產品其他型號：BWDK-XKY3K320A、BWDK-XKY3K320B、BWDK-XKY3K320Q、BWKD-XKY4K320、BWDK-XKY4K320A、BWDK-XKY4K320B、BWDK-XKY4K320Q
二、產品功能介紹
1、檢測并巡回展示三相線包（鐵芯）繞組溫度或只顯示三相線包（鐵芯）繞組中溫度較高的一相繞組溫度。巡回顯示時每相顯示約8秒。
2、故障聲光報警：傳感器故障時相應的A、B、C故障指示燈亮，機器內發出嘀嘀聲并接通報警觸點。顯示器顯示X—Err，X表示出現故障相位。
3、風機啟動和關閉功能：當三相線包繞組中有一相溫度達到設定的風機啟動溫度值時風機自動啟動，風機啟動時風機指示燈亮。當三相線包繞組中沒有一相溫度大于設定的風機關閉度值時風機自動關閉。未接傳感器時，風機處于啟動狀態。
4、超溫報警功能：當三相線包繞組中有一相溫度達到設定的超溫報警溫度時溫控器發出聲、光報警，并接通報警輸出端子，以提供一個開關信號，給遠方的控制柜發出聲光報警。
5、自動跳閘功能：當三組線包繞組中有一相達到設定的跳閘溫度值時，溫控器接通跳閘輸出端子，以提供一個開關信號給遠方的控制柜，啟動跳閘電路。（為防止因偶然因素觸發跳閘特設有約6S延時）。
6、手動啟動關閉風機功能：按風機鍵，風機啟動，再按風機鍵，風機關閉。如手動啟動風機而沒有手動關閉風機，則風機啟動約15分鐘后自動關閉。
7、風機定時檢測功能：為避免風機長時期不啟動而銹蝕堵轉損壞，特設有風機定時檢測功能，定時啟動時間可設定，范圍為0-199小時，到設定值時溫控器自動檢測一次啟動風機約2分鐘，輸入000時則取消該功能。
8、“黑匣子”功能：可記錄溫控器斷電的三相線包（鐵芯）繞組溫度，以及本機的工作狀態。
9、所有溫度的設置均可通過面板上的輕觸鍵直接設置。為防止閑雜人員設置，溫控器設有密碼，只有密碼輸入正確才能設置，否則只能查看而不能設置
三、技術指標：
1.使用條件
環境溫度：-10℃～+55℃；相對溫度：5-95%；大氣壓：60-160KPa；工作電壓：AC170-AC250V（48-60Hz）
2.測量范圍：-40.0-200℃
3.分辯率：0.1℃
4.測量精度：±1℃
5.控制精度：±1℃
6.功 耗：＜8VA
7.重 量：＜3Kg
8.傳感器參數：Pt100/鉑熱電阻
9.抗干擾性能：符合JB/T7631標準
10.觸點容量
風 機：AC125V/10A或AC220V/7A 三組或單相有源風機AC220V/10A 一組
超溫報警：AC125V/10A或AC220V/7A 一組
超溫跳閘：AC125V/10A或AC220V/7A 一組
11.設備外型尺寸: 320*260*78mm，安裝孔尺寸:280*160mm，掛壁式安裝
四、應用范圍：
?10KV高壓開關柜 6KV高壓開關柜 高壓環網柜
? 戶內高壓中置柜 高壓?jiǎn)?dòng)柜 高低壓配電柜 低壓開關柜
? 低壓配電柜：GGD、GCK、GCS、MNS、PGL
? MBS變壓器 SCB10和SCB11干式變壓器
? 配電房 照明配電箱 箱式變電站 配電箱 消弧柜
? 中置柜 手車柜 HMS12 KYN28-12 等領域。
五、接線圖例

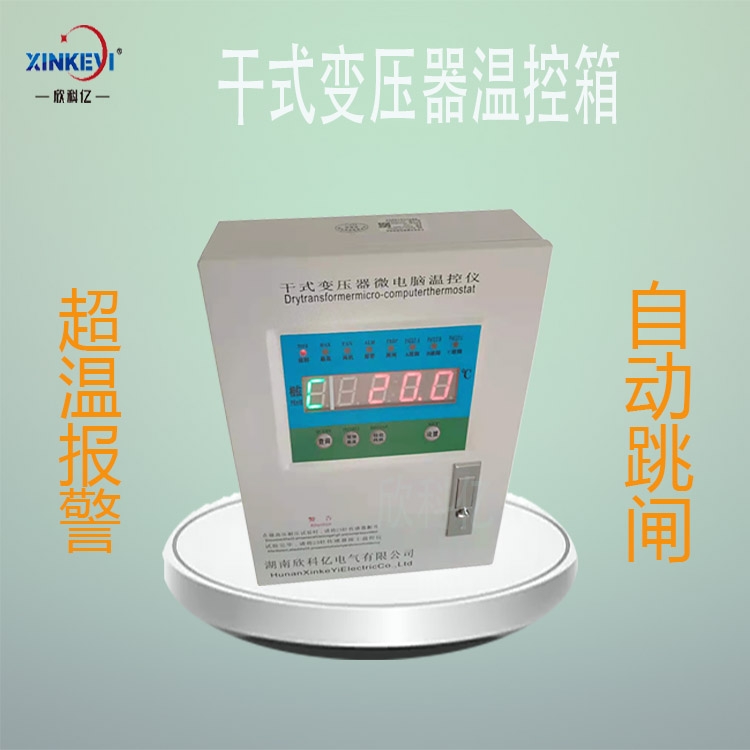

六、實物圖
以上內容為BWDK-XKY3K320干式變壓器溫控器的基本資料，如需要了解更多產品資料請咨詢欣科億電氣。
