PTH-63.AO.513-F6
PTH-98.AO.513-F6
PTH-63.ZO.513-F6
PTH-98.ZO.513-F6
PTHN-63.AO.513-F6
PTHN-98.AO.513-F6
PTHN-63.ZO.513-F6
PTHN-98.ZO.513-F6

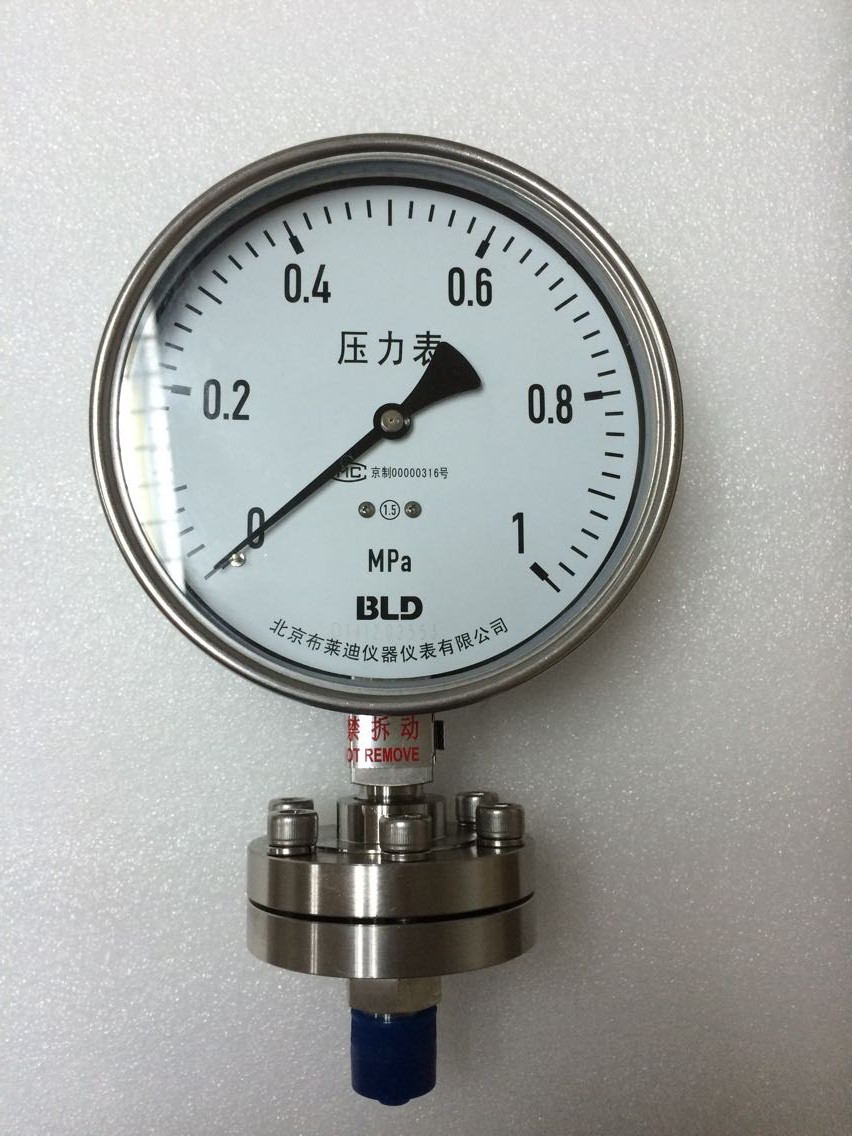

全不銹鋼防腐壓力表YTH. -( ).( ).501
All Stainless Steel Corrosion-proof pressure gauge
|
YTH-100. AO. 501 (YTF-100H) YTH-100. AH. 501 (YTF-100H) YTH-100. BO. 501 (YTF-100H) YTH-100. BT. 501 (YTF-100H) YTH-150.AO. 501 (YTF-150H) YTH-150.AH. 501 (YTF-150H) YTH-150.BO. 501 (YTF-150H) YTH-150.BT. 501 (YTF-150H) |
|
|
徑向直接安裝 Bottom mounting型號代碼 AO（ ）Code
|
徑向后背板安裝 Bottom postnotum mounting 型號代碼AH （ T ）Code
|
||
|
下軸向直接安裝 Lower back mounting 型號代碼 BO（ Z ） Code |
|
下軸向嵌裝 Lower back panel mounting 型號代碼 BT（ Z T）Code |
|
|
Specifications Standard execntive: GB/T1226-2001 Diameter: 100mm; 150mm Accuracy: 1.5% (1% available) Ranges: -0.1MPa -100 MPa (See range table) Degree of protection: IP55 Ambient temperature: -40℃～70℃ Medium temperature: +200℃ Max, Connection: M20 (M20X1.5) Others to see Type table Case: SUS304 original color (Polishing available); Inside bayonet Socket: SUS316 original color (22x22 Square Stainless Steel) Bourdon tube: SUS316 Argon-arc welding Internals: 304 Stainless Steel Window: instrument plain glass (Laminated safety glass, organic glass auailable) PT(86) |
主要技術參數
執行標準GB/T1226-2001
儀表公稱直徑100mm；150mm
精度等級1.5%；（1% 可選）
測量范圍-0.1MPa -100 MPa (型號選擇見量程代碼表)
防護等級IP55
正常工作環境溫度-40℃～70℃, +200℃；
連接螺紋M20 (M20X1.5) 其它見選型表
儀表外殼SUS304 本色（拋光可選）；
內卡式罩殼
儀表接頭SUS316 本色（22x22 不銹鋼型材）
波登管SUS316 氬弧焊接
儀表機芯304 不銹鋼
儀表玻璃儀表平板玻璃（雙層安全玻璃可選）
幾何尺寸DIMENSIONS
直接安裝 Directly mounting
卡邊安裝 Bayonet flange mounting
注：1) h、p 與接頭種類有關 2) 螺紋多種定制
Note: 1) h, p is relative to the type. 2) We have made kinds of screw thread to orders.
單位Unit (mm)
|
徑向 Bottom mounting |
主體尺寸 Body dimension |
卡邊尺寸Flange dimension |
||||||||||
|
規格 |
種類 |
a |
b |
d |
d1 |
ch |
e |
p |
D |
E |
f |
|
|
Φ 100 |
AB |
17 |
51 |
101 |
99 |
22 |
15 |
85 ± 5 |
128 |
118 |
5.5 |
|
|
Φ 150 |
AB |
18 |
51 |
149 |
147 |
22 |
15 |
115 ± 5 |
180 |
165 |
5.8 |
|
|
軸向 Back mounting |
主體尺寸 Body dimension |
卡邊尺寸Flange dimension |
||||||||||
|
規格 |
種類 |
a |
b |
d |
d1 |
ch |
e |
p |
D |
E |
f |
|
|
Φ 100 |
AB |
17 |
51 |
101 |
99 |
22 |
30 |
85 ± 5 |
128 |
118 |
5.5 |
|
|
Φ 150 |
AB |
18 |
51 |
149 |
147 |
22 |
30 |
85 ± 5 |
180 |
165 |
5.8 |
|
量程范圍規格代碼表 TABLE OF RANGES
|
選型代碼code |
量程規格ranges |
選型代碼code |
量程規格ranges |
選型代碼code |
量程規格ranges |
|
M500 |
-0.1~0 MPa |
M010 |
0.06MPa |
M160 |
2.5 MPa |
|
M510 |
-0.1~0.06MPa |
M030 |
0.1 MPa |
M180 |
4.0 MPa |
|
M520 |
-0.1~0.15MPa |
M040 |
0.16 MPa |
M200 |
6.0 MPa |
|
M530 |
-0.1~0.3MPa |
M060 |
0.25 MPa |
M220 |
10 MPa |
|
M540 |
-0.1~0.5MPa |
M080 |
0.4 MPa |
M230 |
16 MPa |
|
M550 |
-0.1~0.9MPa |
M100 |
0.6MPa |
M240 |
25 MPa |
|
M560 |
-0.1~1.5MPa |
M120 |
1MPa |
M270 |
40 MPa |
|
M570 |
-0.1~2.4MPa |
M140 |
1.6MPa |
M280 |
60 MPa |
|
|
|
|
|
M290 |
100 MPa |
|
|
|
|
|
|
|
|
|
特性說明 |
如何選型 HOW TO ORDER
|
型號代碼 |
|
|
|
基本 型 號 |
|
|
|
|
YTH |
全不銹鋼防腐壓力表 |
|
YTHN |
全不銹鋼耐震壓力表（內卡焊殼） |
|
YTN |
一般耐震壓力表（安裝式充液） |
|
Y |
一般密閉型壓力表（安裝\ 干式） |
|
GKB |
拋光處理 |
TPB |
特殊儀表盤面 |
|
PHD |
緩沖螺釘 |
SBD |
安全雙層玻璃 |
|
SKA |
碳鋼外殼 |
SBB |
有機玻璃 |
|
SKB |
SUS304 外殼 |
GHB |
不銹鋼管銀焊 |
|
BDA |
1 級精度 |
FWP |
加不銹鋼位號牌 |
|
DKC |
SUS 316 |
|
|
|
外
徑 |
|
安 裝 方 式 |
|
設 計 代 碼 |
|
量
程 |
|
連 接 螺 紋 |
|
備 選
項 |
|
063 |
ф 63mm |
|
100 |
ф 100mm |
|
150 |
ф 150mm |
|
160 |
ф 160mm |
|
AO |
徑向直接安裝 |
|
AH |
徑向后背板安裝 |
|
Z0 |
中軸向直接安裝 |
|
BO |
下軸向直接裝 |
|
BT |
下軸向嵌裝 |
|
501 |
不銹鋼外殼、罩殼內卡式 |
|
531 |
不銹鋼外殼焊接、罩殼內卡式 |
|
521 |
不銹鋼外殼、罩殼內卡安裝式 |
|
221 |
鐵外殼、罩殼內卡安裝式 |
|
M120 |
1MPa（其它規格詳見量程代碼表 See rang table） |
|
M20 |
M20x1.5 |
G38 |
G3/8 |
|
G12 |
G1/2 |
R38 |
ZG3/8 |
|
Z12 |
NPT1/2 |
Z38 |
NPT3/8 |
