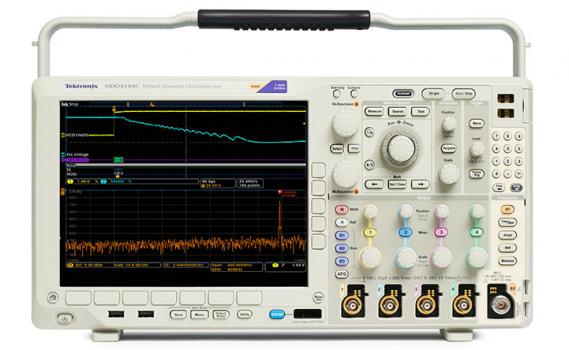

新款 MDO4000C 內置多達六種儀器，每種儀器均具備應對嚴苛挑戰的性能。每臺示波器均提供強大的觸發、搜索和分析功能，市場上僅這些示波器同時提供同步模擬、數字和 RF 信號分析功能，是在 IoT 及 EMI 故障排除中建立無線通信的理想選擇。如果要獲得更多功能，您只需添加選配的任意波形/函數發生器，即可輕松捕獲、編輯和重播各種信號。
MDO4000C 型號可以定制及升級。您可以現在或在以后需要時添加各種儀器。
| 型號 | 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道 | RF 通道 | RF 頻率范圍 | 函數發生器輸出 |
|---|---|---|---|---|---|---|---|---|
| MDO4024C | 200 MHz | 2.5 GS/s | 20 M 點 | 4 | 16（選配） | 1（選配） | 9 kHz - 3 GHz（選配）；9 kHz - 6 GHz（選配） | 1（選配） |
| MDO4034C | 350 MHz | 2.5 GS/s | 20 M 點 | 4 | 16（選配） | 1（選配） | 9 kHz - 3 GHz（選配），9 kHz - 6 GHz（選配） | 1（選配） |
| MDO4054C | 500 MHz | 2.5 GS/s | 20 M 點 | 4 | 16（選配） | 1（選配） | 9 kHz - 3 GHz（選配），9 kHz - 6 GHz（選配） | 1（選配） |
| MDO4104C | 1 GHz | 2.5 - 5 GS/s | 20 M 點 | 4 | 16（選配） | 1（選配） | 9 kHz - 3 GHz（選配），9 kHz - 6 GHz（選配） | 1（選配） |
特點 |
優勢 |
| 20 M 點記錄長度 | 采集時間更長，同時保持適當分辨率以便放大顯示精細的信號細節。 |
| Wave Inspector® 導航 | 使用直觀的前面板控件輕松地在長記錄中導航。通過搜索功能自動查找并標記事件的每個發生時點。 |
| FastAcq 快速波形捕獲 | 波形捕獲速率超過 340,000 wfm/s，迅速識別毛刺和其他偶發瞬態信號。通過色彩等級顯示幫助理解感興趣的事件。 |
| 4 條模擬通道 - 選配 16 條數字通道和 1 條 RF 通道 | 同步分析模擬、數字和 RF 信號，輕松實現系統級故障排除。可在任何通道觸發。 |
| 集成頻譜分析儀，寬捕獲帶寬 | -65 dBc（典型）動態范圍及高達 6 GHz 頻率范圍，精確分析 RF 信號。高達 3.75 GHz 超寬捕獲帶寬，方便您同時觀察整個頻譜。 |
| 集成任意波形/函數發生器 | 內置使用方便的 50 MHz 函數發生器。示波器與 128 k 點任意波形發生器緊密集成，可輕松捕獲、編輯并重播實時信號。 |
| 集成邏輯分析儀 | 定時分辨率低至 60.6 ps，輕松調試設計的數字部分。跟蹤系統時基，提高系統洞察力。 |
| 串行總線觸發和分析 | 同時支持多達三條串行總線自動觸發和解碼?？s短查找感興趣事件所需的時間，無需手動解析不同的位。 |
| 集成數字電壓表和頻率計數器 | 免費進行產品注冊！快速測量 DC 電壓、AC+DC RMS、AC RMS 和頻率。 |
| 升級能力 | 我們?yōu)槟M帶寬、頻譜分析儀、任意波形函數發生器、數字通道 (MSO)、串行觸發和分析包等提供升級能力，保證設備在未來多年中繼續為您服務。 |
