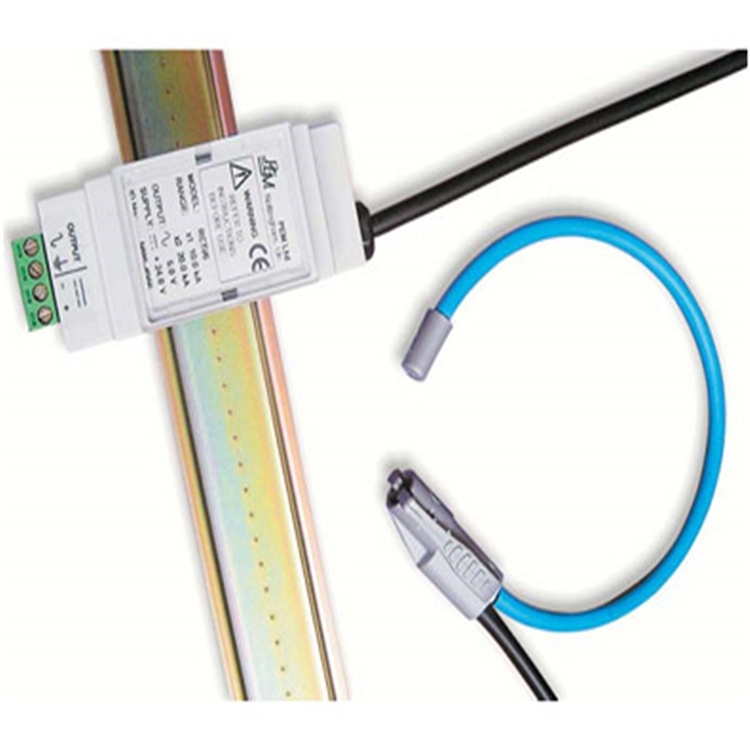

RCTi系列交流電流探頭
產品簡介：RCTi是工業級專用永久安裝的交流電流探頭。傳感器線圈纖細、輕巧、柔性。從感應線圈輸出實時的與測量電流相對應的電壓
品牌：PEM
型號：RCTi系列
產品詳情
RCTi是工業級專用永久安裝的交流電流探頭。傳感器線圈纖細、輕巧、柔性。從感應線圈輸出實時的與測量電流相對應的電壓。
RCTi在電源功率品質分析應用中，可用于示波器、數據采集器、功率分析儀或萬用表。RCTi是非常理想的電流轉換裝置，特別在大電流、電流轉換（CT’s）具有優勢：
易于安裝? ?線圈纖細，輕便，周長大，可使用專用特定的尺寸來測量電流。
不用擔心和忍受磁飽和現象發生
無干擾? ?不用改變設備電路連接、不干擾被測設備、不會從被測電路中引出任何功率
無危險? ?二次側開路無任何危險
低相位移? 在工頻（50/60Hz）以上非常低的相位偏移
帶寬范圍廣? ?提供0.6至1MHz帶寬范圍，對于測量和分析高頻諧波、復雜波形、電流浪涌等具有很好用途
特點
可溯源的校準? ?每個探頭都由廠商在50Hz做過可溯源的校準在全電流量程范圍連續校準羅可夫斯基線圈具有極好的線性（<0.05%）
完全隔離測量? ?與電源供應之間隔離超過1KVrms羅可夫斯基線圈絕緣達2KVpeak。加載4kVrms可在60秒鐘內做快速測量
安裝方便，線圈柔軟，線圈長度有三種規格
300mm（11.8“），500mm（19.7“）和700mm（27.6“），也可以根據客戶需要定制長度
導線線長1m，還可以根據客戶需求定制
客戶定制RCTi
如果你有什么特別的參數要求可以聯系我們
不同頻率特殊的相位誤差、特殊的導線或線圈長度、更高的電流或輸出等級、特殊的頻率響應等等
符合的標準和認證
符合：CE標準、EN61010:2001標準、通過ISO9001:2000認證、EMC EN61326
電流范圍（RMS）? ? ? ? ? ?250A、500A、800A、1000、1600A、2000A、2500A、
3000A、4000A、5000A、8000A、10000A、160000A
20000A、30000A、40000A、50000A
輸出范圍? ? ? ? ? ? ? ? ? ?±5.0Vrms（±7.07Vpeak）
輸出限制? ? ? ? ? ? ? ? ? ?典型值150%（±10.6Vpeak）
供電電源電壓? ? ? ? ? ? ? ?12Vdc±10%? ?100.0mA
或者 24Vdc±10%? ?50.0mA
功耗大小? ? ? ? ? ? ? ? ? ? ?0.4W
操作溫度? ? ? ? ? ? ? ? ? ?-5℃至65℃
帶寬(-3dB)? ?(＜2000A)? ? ? ? ? 0.6Hz～1MHz（300mm）600kHz(700mm)
(≥2000A)? ? ? ? ? 0.2Hz～1MHz（300mm）600kHz(700mm)
50Hz相位移 (＜2000A)? ? ? ? ? 0.9±0.1度
(≥2000A)? ? ? ? ? 0.4±0.1度
產品精度? ? ? ? ? ? ? ? ? ? ? ? ? ±1.0%讀數
輸出負載? ? ? ? ? ? ? ? ? ? ? >10.0KΩ
導線長度? ? ? ? ? ? ? ? ? ? ? 標準1m、2.5m
（可以根據要求定制）
