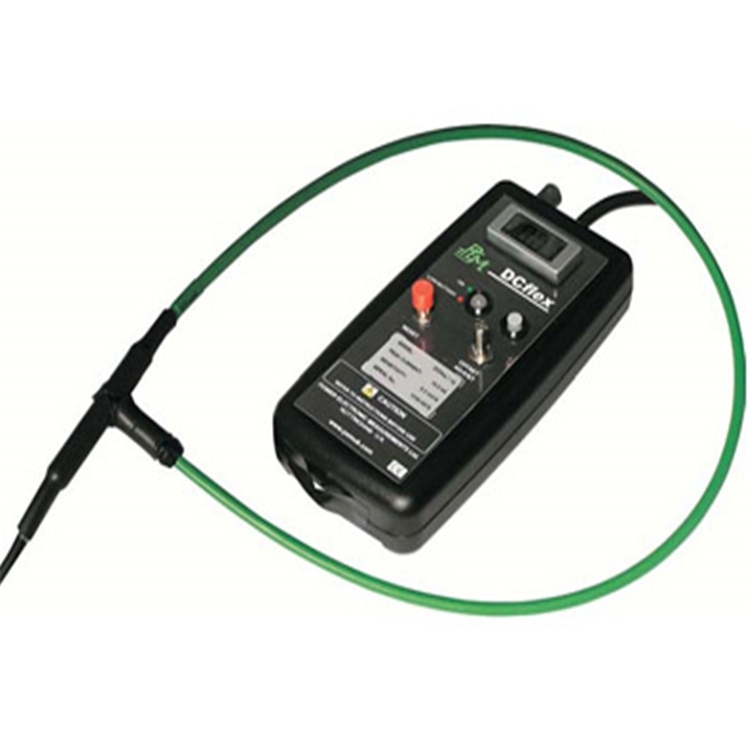

DCflex直流電流探頭
產品簡介：DCflex系列電流探頭在功率電子測量中經濟實用，使用簡單，性價比非常高。直流柔性探頭結構：纖細、柔軟的感應套環，讓您輕而易舉地與實際測量對象相連接。
品牌：PEM
型號：DCflex
產品詳情
DCflex系列電流探頭在功率電子測量中經濟實用，使用簡單，性價比非常高。直流柔性探頭結構：纖細、柔軟的感應套環，讓您輕而易舉地與實際測量對象相連接。
適合測量高于2KA的高直流環境測量。當抓取DC直流電流的單次信號測量時，探頭可以保證±1%的典型精度
主要應用
DCflex電流探頭可以應用在任何的高電流測量環境
冶煉設備
陰極保護
發電廠
大用電客戶的連接母排
直流系統（大型逆變器馬達驅動）
電鍍?cè)O(shè)備
驗證直流系統或轉換能力
優勢與特點：
纖細、柔軟的感應套環，可以在有空間限制的地方方便使用
典型精度：±1%；
堅固安全、隔離測量
電池供電、現場直接讀數顯示，不需要額外的示波器或其他儀表
DCflex的用法：
輸出和比率
輸出（量程）? ? ? ? 1.999V
峰值電流? ? ? ? ? ? ? ? 9.999、19.99、29.99、39.99KA
可以根據客戶要求定制其他輸出量程
精度
感應套環中央的線圈環路? ? ? ? ±0.4%讀數
線圈套在20cm母排的典型變化? ? ±0.5%讀數
顯示誤差? ? ? ? ? ? ? ? ? ±0.1%量程
溫度系數? ? ? ? ? ? ? ? ? ? ?±0.017%每攝氏度
測量精度漂移
SETUP漂移? ? ? ? ? ±0.025%每秒? 從RESET鍵到安裝好感應套環
輸出漂移? ? ? ? ? ? 小于5A每秒? ?從安裝好感應套環到讀數
線圈和導線
① 感應套環圓周長? ? ? ? ? ? ? ? ? ?1000 或 2000mm
② 感應套環交叉部? ? ? ? ? ? ? ? ? ?8.5mm
感應套環峰值電壓隔離? ? ? ? ? ? ?2kV
對地工作峰值電壓4kV，可在60秒鐘內做快速測量,
溫度范圍? ? ? ? ? ? ? ? ? ? ? ?-20℃ ~~~ 100℃
特定的溫度區間請與PEM協商。
③ 導線長 （從電子積分儀到感應套環）? ? ? ? ? ?1.5m
綜合
④電源供應
B? 電池4×AA（1.5V標準堿性電池）
-plus-
12~24V（±10%）直流輸入2.1/2.5mm 插座
典型壽命100小時
DC電源供應時電池不起作用
⑤機盒尺寸規格? ? ? ? ? ? ? ? ? H=183mm ,W=93mm, D=32mm
⑥輸出顯示? ? ? ? ? ? ? ? 1.999V輸出（4位顯示，0.001V分辨率）
可以選擇示波器或萬用表接口輸出
溫度范圍? ? ? ? ? ? ? ? ? ? 0℃~40℃
定? 貨
定貨編號 ：型號 /電流范圍（KA）/感應套環圓周
如 : DCflex / 10/? 2000
