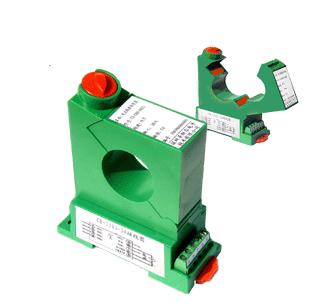

CE-IJ03-80GS4無源開口式交流電流傳感器
本產品為一種無源單路開口式交流電流傳感產品，無需輔助電源，其輸入、輸出之間完全隔離，輸入信號為三檔可選交流電流，穿孔輸入方式，輸入電流量程有：20A（改變短接塊位置可輸入50A；70A）；100A（改變短接塊位置可輸入150A；200A），輸出信號有0-5VDC或0-10VDC兩種直流電壓信號。該產品可廣泛用于通訊、電力、鐵路、工業控制等領域的交流電流監測。
產品具有以下特點：
*開合簡單，安裝方便，無需使用附加的工具就能夠?qū)鞲衅骺煽康拈_合，方便安裝在各種系統中；
*開合的重復性好；
*輸出精度高；
*輸出穩定性好；
*輸出溫漂??；
*通過產品內設的跳線裝置，能夠在同一只產品上自由進行三個量程之間的轉換。
由于具備了以上特點使得本產品能夠廣泛的被用于機電控制，配電柜，機房等等模擬量數據采集系統中。
二、產品型號
CE-IJ03-30GS4 交流電流輸入 / 直流0~5V信號輸出
CE-IJ03-80GS4 交流電流輸入 / 直流0~10V信號輸出
三、主要技術指標
測試條件：室溫：25℃
*額定輸入：20～300Aac
*輸入頻率：50Hz/60Hz
*額定輸出：0～5Vdc或0~10Vdc
*輸出負載能力： ≥ 1MΩ
*輸出紋波：≤5mV
*精度： 1.0級
*線性范圍：0～120%
*輸入過載能力：20倍標稱值(1秒,5次且最大輸入
電流≤500A)
*響應時間：≤200mS
*隔離耐壓： 2500V DC
*輔助電源：無源
*工作溫度： 0℃～+50℃
*溫度漂移：≤100ppm/℃
四、產品接線
圖1產品參考接線圖
6腳：GND，輸出參考地；
8腳：Vz/Vd，直流電壓輸出正端；
NC引腳，用戶不能作為它用。
跳線選擇表
|
CE-IJ03-30ES-1.0/20A | ||
|
輸入 |
輸出 | |
|
無短接線 |
20A |
0~5V |
|
1-2短接 |
50A |
0~5V |
|
2-3短接 |
75A |
0~5V |
|
|
CE-IJ03-30ES-1.0/100A | |
|
輸入 |
輸出 | |
|
無短接線 |
100A |
0~5V |
|
1-2短接 |
150A |
0~5V |
|
2-3短接 |
200A |
0~5V |
|
|
CE-IJ03-80ES-1.0/100A | |
|
輸入 |
輸出 | |
|
無短接線 |
20A |
0~10V |
|
1-2短接 |
50A |
0~10V |
|
2-3短接 |
75A |
0~10V |
|
|
CE-IJ03-80ES-1.0/200A | |
|
輸入 |
輸出 | |
|
無短接線 |
100A |
0~10V |
|
1-2短接 |
150A |
0~10V |
|
2-3短接 |
200A |
0~10V |
五、產品外形尺寸（單位：mm）
產品采用S4型外型結構其尺寸如下：
長X寬X高=36X83X98
孔徑 Φ＝31
CE-IJ03-80GS4無源開口式交流電流傳感器
