高速交流電流越限報警傳感器
本產品為一種穿孔式交流電流越限報警電量傳感器。其輸入電流和輸出、輔助電源之間都不共地，輸入信號為交流電流信號，輸出信號為光耦的三極管（OC門）。主要用于交流電流信號的有無快速報警，也可以廣泛用于通迅、電力、鐵路、工業控制監控等領域。
| 型號： | CE-IJ03-K4ES3-2.0 | OC門負載能力： | 20mA/30VDC（需上拉電阻） |
| 輸入范圍： | 0～0.5A /0～350A AC | 響應時間： | ≤20mS |
| 輸出類型： | 光耦的三極管（OC門） | 輔助電源： | +24VDC |
| 精度等級： | 2% | 靜態功耗： | ≤300mW |
高速交流電流越限報警傳感器
產品特性表|
主型號 |
隔離原理 |
隔離耐壓 |
響應時間 |
過載能力 |
靜態功耗（mW） |
安裝方式 | |
| CE-IJ03-K4ES3-2.0 |
電磁 |
≤2500VDC | ≤20mS | ≤400A | ≤300mW | 導軌/螺釘 | |
高速交流電流越限報警傳感器
產品選型表 （請按"從左到右的原則"選出可選項）| 主型號 | 輸出類型 | 輔助電源 | 穿孔方式 （mm） |
外形 結構 |
等級 指數 |
常用額定值 |
| CE-IJ03-K4ES3 | K---光耦的三極管（OC門） | 4---24V |
E---ф20 |
S3 | 2% | 0～5A～350A |

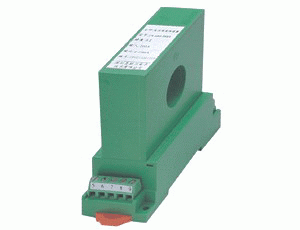

接線參考圖: 產品外形圖：
.
