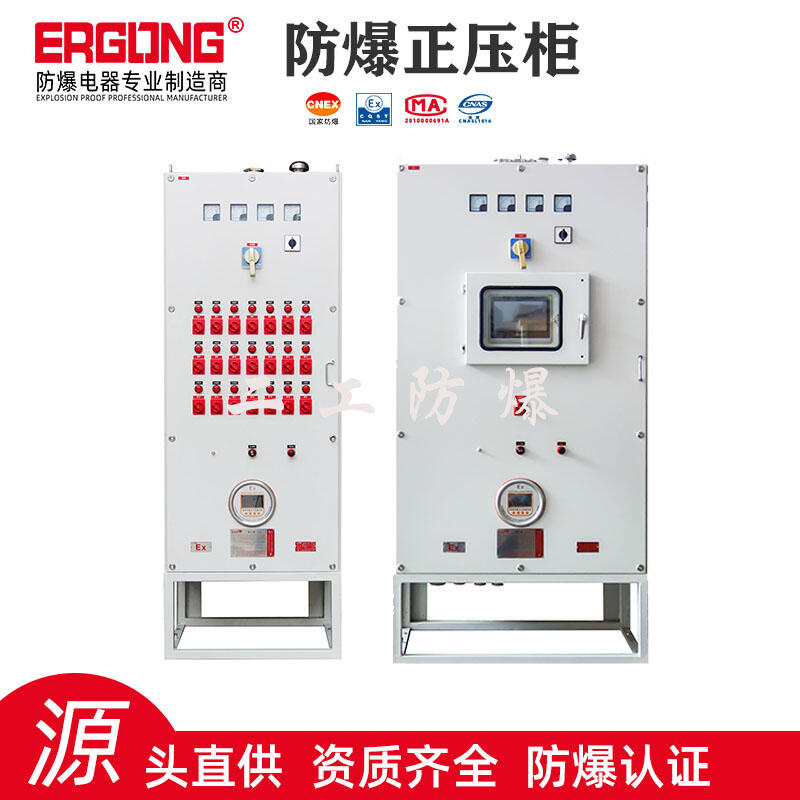

結構概述
1.防爆正壓柜由柜體、防爆控制系統、防爆報警系統和布線系統組成；系統內部電氣出廠已經全部連接及調試完畢；本正壓柜進氣方式為通風（補償）型；即不間斷聯系供氣，對于正壓腔內部元件，產生的熱量可隨氣路帶走，具有良好的散熱效果。
2.防爆正壓柜分為：立式上下結構、左右結構、琴臺式、移動式、壁掛式等，均可定制，對于前后開門、對開門或多開門的方式，可根據客戶要求定制任意形式。
產品的工作原理
1.防爆正壓柜在自動控制系統的控制下，正壓腔內壓力高于正壓腔外的壓力，形成微正壓的安全小環境，從而阻止了可燃性危險氣體進入正壓腔內，對于內裝的普通儀表和電器元件產生的電弧、火花進行完全的隔離，保障了現場的安全允許。
2.自動控制系統與布氣系統主要完成換氣、高壓自動報警、超高壓自動排氣、低壓自動報警（選配補氣）、超低壓自動連鎖斷電等系列功能；采用全球先進的不通氣不自動延時上電功能和溫度高自動換氣功能等；（本正壓柜具有低壓連鎖功能，低于規定的氣壓值（50pa）時，可自動切斷正壓腔內部的用戶配電電源部分）
注意事項
1.如本防爆正壓柜內裝：觸摸屏、PLC等可調節或者編程的元器件，請在安全區內安裝相應程序、或者編程。
2.正壓柜控制系統電源為AC220V供電，其它電壓請注明。
3.柜內端子Y1、Y2、Y3、Y4為電源接點，如需無源接點請注明。
4.按要求接線，低壓斷電功能需串聯正壓腔線路內。
