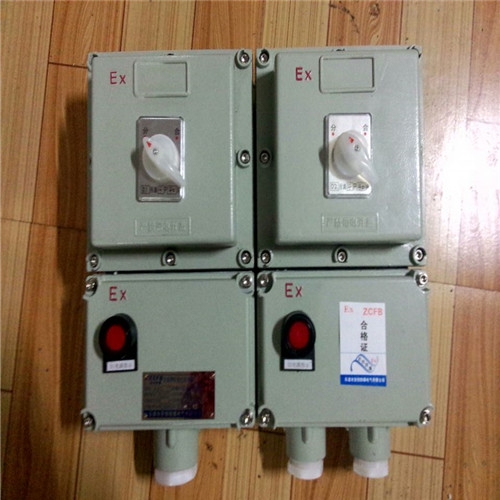

BQC-80A/380V防爆磁力起動器適用范圍:
1.適用于爆炸性氣體環境1區、2區;
2.適用于ⅡA、ⅡB、IIC級爆炸性氣體環境;
3.適用于溫度組別為T(mén)1~T6的環境;
4.適用于石油采煉、儲存、化工、醫藥、及設施等爆炸性危險環境;
BQC-80A/380V防爆磁力起動器產品特點:
1.外殼采用ZL102鋁合金壓鑄成型，表面高壓靜電噴塑，不銹鋼外露緊固件;
2.內裝高分?jǐn)嘈⌒蛿嗦菲�，交流接觸器，自復位轉換開關等;
3.可控制交流50HZ，380V三相異步電動機的直接起動、停止，并具有過載、短路、斷相、失壓保護功能;
4.可以遠程控制;
5.電纜或鋼管布線均可;
6.符合GB3836-2000，IEC60079標準要求。
BQC-80A/380V防爆磁力起動器主要技術要求:
1.防爆標志:ExdeⅡBT4、ExdeⅡCT4
2.防護等級:IP55、IP65
3.防腐等級:WF1
4.安裝形式:掛式
5.額定電壓:AC380V
6.額定電流:9A，20A，40A，63A
7.功率:功率10KW，可逆功率18.5KW
8.電流范圍:0.25-40A
9.進線口螺紋:G1”、G11/2”
10.電纜外徑:Φ12mm~Φ17mm，Φ18mm~Φ26mm
BQC-80A/380V防爆磁力起動器結構要求
1起動器的主腔為隔爆型結構,接線腔為增安型結構。
2起動器的電氣間隙不小于6mm,爬電距離不小于10mm。
3起動器外殼材質采用含鎂量不大于6%(質量百分比)的鑄造鋁合金制造。
4起動器所有緊固件必須具有防止自行松脫措施。
5起動器的所有黑色金屬零部件必須具有防銹措施,表面不得有鍍層脫落現象。
6起動器應設有接地螺釘,內接地螺釘M6,外接地螺釘M8,并標注接地符號“〨”。
7起動器外殼在明顯處應設有清晰,永久性的凸紋標志“Ex”。
8起動器ⅡB類隔爆接合面寬度L≥12.5,l≥8,接合面間隙/直徑間隙ic≤0.15;ⅡC類隔爆接合面寬度L≥25,接合面間隙/直徑間隙ic≤0.15,接合面表面平均粗糙度Ra不超過6.3μm。
9起動器觀察窗的透明件直接膠粘在蓋開孔內,從隔爆外殼內部到外部通過膠粘接合面短通路不小于10㎜。
10起動器隔爆接合面涂204-1置換型防銹油。
11起動器外殼外表面涂淺灰色粉末漆。
12起動器應設置銘牌及警告牌,銘牌和警告牌用黃銅板或其它耐化學腐蝕的材料制造!
