衛生型(齊平膜)壓力變送器
NS503衛生型(齊平膜)壓力變送器是在NS503A和NS503B壓力變送器原型基礎上，加裝焊接密封隔離膜片結構而形成的。
它的焊接密封隔離膜片裝置具有多種不同過程連接結構形式，特別適用于高溫、高粘度、結晶狀介質及易堵塞場合的壓
力測量，也適用于衛生、醫藥場合的壓力測量。

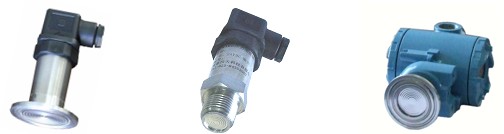

NS503A型 NS503B型
典型應用：
食品、飲料、醫藥衛生、造紙等衛生工業領域
技術性能：
清潔平面型隔離膜片，符合國際3A衛生標
采用陶瓷電容壓力傳感器或擴散硅壓力傳感器
量程：0-4KPa~35MPa
電源：15-36VDC
溫度漂移:0.02%FS/°C
精度:0.25%
外殼防護:IP65
電氣連接:電纜式\霍斯曼接頭\2088殼體\防水盒式可選
溫度：電子線路板工作在 -40～85℃；敏感元件工作在 -40～104℃；儲存溫度 -40～85℃；帶數字顯示 -25～65℃（正常運行）；-40～85℃（無損壞）；
相對濕度：0～95%
穩定性:最大量程范圍的±0.25%/6個月
振動影響：在任意軸向上，頻率為200Hz，誤差為最大量程范圍的±0.05%／g
負載影響：只要輸入變送器的電壓高于12V，在負載工作區內無負載影響。
安裝位置影響：最大可產生不大于0.25kPa的零位誤差，可通過校正消除這個誤差，對量程無影響；測量本體相對法蘭轉動無影響。
說明：1）若測量壓力有過載，請給出過載壓力值。
2）被測介質溫度持續高達130℃或低于－20℃，建議用溫度隔離器或毛細管結構，以保證傳感器不受損壞
法蘭結構尺寸
|
公稱直徑DN |
法蘭外徑D |
螺栓孔中心圓直徑K |
螺栓孔徑L |
密封面直徑d |
法蘭厚度C |
|
50 |
165 |
125 |
4-Φ18 |
99 |
20 |
|
80 |
200 |
160 |
8-Φ18 |
132 |
24 |
