- 品牌/型號：石天/GD-20CⅡ
- 品牌：石天
- 輸出電壓：24（V）V
- 輸出功率：20Ah（W）W
- 型號：GD-20CⅡ
- 產品認證：iso9001
- 加工定制：否
- 適用范圍：將電源接到機車發電機輸出裝置，使發電機多余的電量得到利用。機車發電機停止時，可以用本產品的電源獨立對負載進行供電。
- 輸入電壓：26-32（V）V

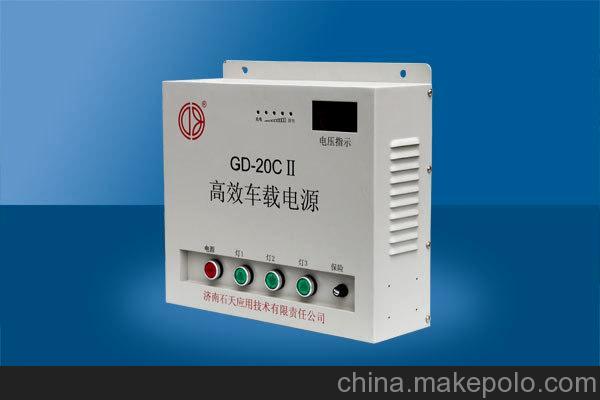

GD-20CⅡ高效車載電源
一、概述：GD—20CⅡ高效車載電源是為了適應油田修井作業的環境特點并依據GB7251.1－2005和我公司企標Q/01ST003－2007專門設計制造的。電源內置了現代最新型的高效免維護大功率電池組，為了方便作業及轉場時的安裝與分解，負載輸出采用了連接可靠、牢固耐用的航空接插件進行對接。當額定負載電流為2A時，輸出時間可保持在8h以上。整體結構堅固，抗震、抗顛簸，各元器件的連接方便合理，易于更換和維修。
二、產品特點：1、
節能：將電源接到機車發電機輸出裝置，使發電機多余的電量得到利用。機車發電機停止時，可以用本產品的電源獨立對負載進行供電。2、
節省線材：避免了從值班房向機車架設線纜。3、
一體化安裝：可固定在機車上，方便操作。4、
輕便實用：設計簡潔、靈活機動、安裝輕便。
三、工作原理：1、本電源共設置兩組開關，一組為電源控制，另一組為三路負載控制。2、當機車正常工作時，發電機所發出的電能除向本機車啟動電池組充電外，同時還向本電源內置電池組充電。3、當機車不工作，但負載（照明燈）仍需工作時，只使用電源內置電池組輸出為負載供電。這樣就避免了長時間使用負載而影響機車的正常啟動。本電源裝設了智能充放電保護模塊，可以自動控制對本設備電瓶的充放電，從而保護了電池，延長了使用壽命。
四、主要技術參數：1、額定輸出電壓? DC24V2、電池組功率
20Ah? 12V×23、額定工作效率? ﹥85℅4、防護等級
IP305、充電電壓
DC26～30V6、充電電流
2～6A7、充電時間
≥10h8、機箱電瓶充電保護
28V9、機箱電瓶放電保護
21.6V，機車電機重新啟動時恢復10、 環境溫度：-20℃～40℃11、?相對濕度：不超過85℅（+25℃）
五、安裝使用說明：1、應將電源背部牢固的固定在機車上，固定螺栓應≥M10。2、將機車發電機的充電電源線插頭與充電插座對應連接，連接時要注意極性，切勿將正負極接反。3、重新檢查航空插座及其它固定螺栓的緊固狀態，一切無誤后，連接負載。4、全部連接無誤后，先后合上電源開關及負載開關（照明燈），這時負載開始工作。發動機車啟動后，即可為設備電瓶充電。當本電源不工作時，應將電源開關關斷。?
