詳細介紹:
一、簡介:

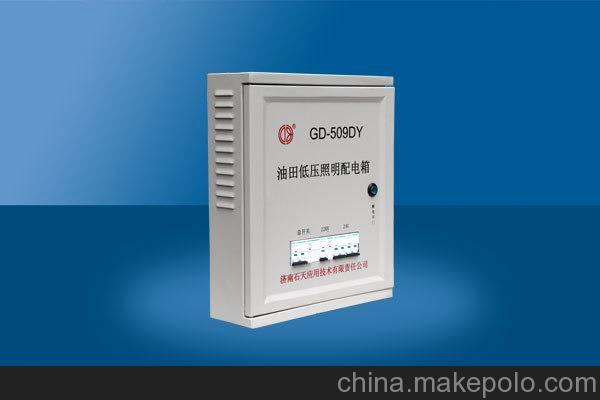

GD-509DY油田低壓照明配電箱，是石天公司依據GB4943-2001、GB9254-1998（CiassA）和GB17625.1-2003等信息技術設備的安全標準要求，集同類產品之優點，并根據中石化的規范要求和現場的實際需求，結合現代科學技術的條件，經過石天公司員工的潛心研制而推出的新一代產品。該設備解決了油田鉆井、作業等場所用電控制安全的問題。該低壓照明配電箱實用方便，結構堅固、安全可靠，節省了野外作業班房的空間占用，簡化了操作程序，是油田作業、采油現場的可靠實用產品。
二、技術規格：
A．技術參數：
⑴ 額定輸入電壓： AC 170V～264V
⑵ 交流輸入頻率：47Hz～63Hz
⑶ 額定功率： 2×360W
⑷ 電壓調節范圍：±5～10%
⑸ 電壓穩定度：≤0.5%
⑹ 負載穩定度：≤1%
⑺ 過流保護：110%～150%
⑻ 短路保護：有
⑼ 輸入～輸出： AC1500V ≤10mA/min
⑽ 輸入～機殼： AC1500V ≤10mA/min
⑾ 輸出～機殼： DC500V
⑿ 對地泄漏電流： ≤0.5mA（AC230V）
⒀ 絕緣電阻：≥50MΩ
⒁ 重 量: 10.3 Kg
⒂ 外形尺寸:380×450×120(mm)
B．工作條件：
⑴ 海拔高度：1500米以下；
⑵ 工作溫度：-20℃～+50℃（無結晶）
⑶ 儲存溫度：-25℃～+85℃（無結晶）
⑷ 抗 振 性：振幅0.5mm ，頻率10～55Hz，三維方向 2h
⑸ 冷卻方式：風冷
三、工作原理和整機工作方框圖：
GD-509DY油田低壓照明配電箱主要由兩組360W的開關電源和各主、分控制開關組合而成，安裝在特制的防護箱內，在防護箱體的底部設置了四組航空插座（以便于照明燈具的連接）。
其工作原理：
將AC 220V的電源輸入后，經漏電總開關送至分控開關，經分控開關依次分別向開關電源供電后，開關電源即開始工作，輸出DC 24V的電壓送至配電箱和航空插座，與負載連接后，即可正常工作。
GD-509DY油田低壓照明配電箱設有兩級漏電保護（即第一級總漏電保護，第二級單項負載漏電保護），照明燈具采用24伏超低壓供電，最大限度的保證了用電人員的安全。
?
?
