產品簡介

湖南省流量計長沙市流量計株洲市流量計湘潭市流量計衡陽市流量計邵陽市流量

產品價格：￥10

上架日期：2011-07-02 14:12:40

產地：廣州

發貨地：廣東廣州

供應數量：不限

最少起訂：1臺

瀏覽量：924

點擊詢價 QQ洽談

資料下載：暫無資料下載

其他下載：暫無相關下載

詳細說明

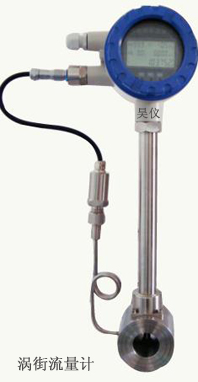

一、智能型渦街流量計的應用
DFM系列智能型渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。智能型渦街流量計的特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。智能型渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進理想的流量儀表。
二、智能型渦街流量計的測量原理
在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，如右圖所示，旋渦列在旋渦發生體下游非對稱地排列。
設旋渦的發生頻率為f，被測介質平均流速為，旋渦發生體迎流面寬度為d，表體通徑為D，即可得到以下關系式：f=SrU1/d=SrU/md 　
（1）式中　　U1－－旋渦發生體兩側平均流速，m/s； Sr－－斯特勞哈爾數； m－－旋渦發生體兩側弓形面積與管道橫截面面積之比管道內體積流量qv為 qv=πD2U/4=πD2mdf/4Sr 　　　
2 K=f/qv=[πD2md/4Sr]-1 　　　　　　　　
3式中 K－流量計的儀表系數，脈沖數/m3（P/m3）。K除與旋渦發生體、管道的幾何尺寸有關外，還與斯特勞哈爾數有關。斯特勞哈爾數為無量綱參數，它與旋渦發生體形狀及雷諾數有關，圖2所示為圓柱狀旋渦發生體的斯特勞哈爾數與管道雷諾數的關系圖。由圖可見，在ReD=2×104～7×106范圍內，Sr可視為常數，這是儀表正常工作范圍。當測量氣體流量時，VSF的流量計算式為
4圖2 斯特勞哈爾數與雷諾數關系曲線
式中 qVn，qV－－分別為標準狀態下（0oC或20oC，101.325kPa）和工況下的體積流量，m3/h；
　　 Pn，P－－分別為標準狀態下和工況下的絕對壓力，Pa；
　　 Tn，T－－分別為標準狀態下和工況下的熱力學溫度，K；
　　 Zn，Z－－分別為標準狀態下和工況下氣體壓縮系數。
　　由上式可見，VSF輸出的脈沖頻率信號不受流體物性和組分變化的影響，即儀表系數在一定雷諾數范圍內僅與旋渦發生體及管道的形狀尺寸等有關。但是作為流量計在物料平衡及能源計量中需檢測質量流量，這時流量計的輸出信號應同時監測體積流量和流體密度，流體物性和組分對流量計量還是有直接影響的。
