一、型號說明
YH1.5WN-72/186為第五次設計的110kV變壓器中性點保護用復合絕緣（瓷外套）無間隙金屬氧化物避雷器，其額定電壓為72kV，標稱放電電流1.5kA下的殘壓最大值為186kV。
二、主要用途

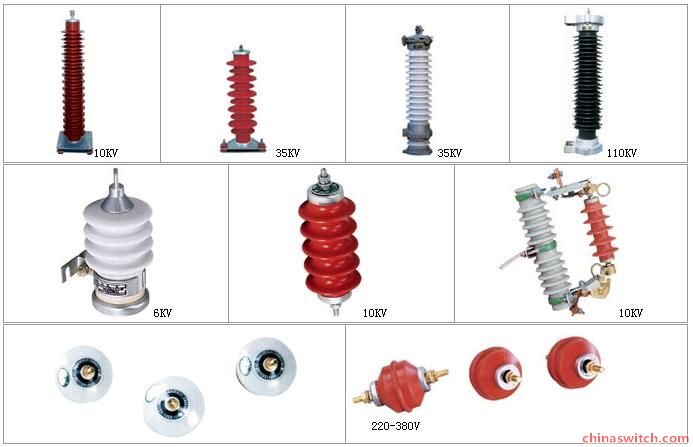

額定電壓6～220kV交流系統無間隙金屬氧化物避雷器是用于保護電力系統輸變電設備免受大氣過電壓和操作過電壓損
三、性能特點
該系列避雷器具有陡波響應特性優異，無續流，操作殘壓低，放電分散性小等優點，具有吸收各種雷電、操作過電壓的能力。自立式35kV及以上電壓等級的避雷器均帶有壓力釋放裝置，能有效防止內部電弧沖擊引起的瓷套破碎。避雷器采用優質橡膠作為密封材料，確保了密封的可靠性。產品技術性能符合GB11032-2000《交流無間隙金屬氧化物避雷器》及IEC60099-1991之要求。產品主要電氣特性見附表。附表中為我公司典型產品技術參數。如用戶有不同要求，可根據用戶要求進行設計制造。
四、安裝要求
1、懸掛式產品安裝時，用安裝卡子固定在托架或橫擔上。
2、自立式產品安裝時，先將避雷器固定在基礎上（安裝尺寸見附圖），再依次安裝避雷器元件，上部與高壓導線連接，下部底座接地，也可通過放電計數器接地。
五、用戶須知
1、新裝避雷器投入運行前及每年雷雨季節前，應進行預防性試驗項目如下：
a、直流參考電壓試驗
在避雷器兩端施加直流電壓（直流電壓脈動系數不大于±1.5%），在經過避雷器的電流穩定在1mA后，其電壓值U1mA應大于表中規定值。
b、直流泄漏電流試驗
在避雷器兩端施加0.75U1mA的直流電壓值后，流過避雷器或元件的泄漏電流水平大于50uA。
2、 在運輸和貯存中，自立式避雷器應垂直放置。用戶不得隨意拆開避雷器，以防避雷器失效。
