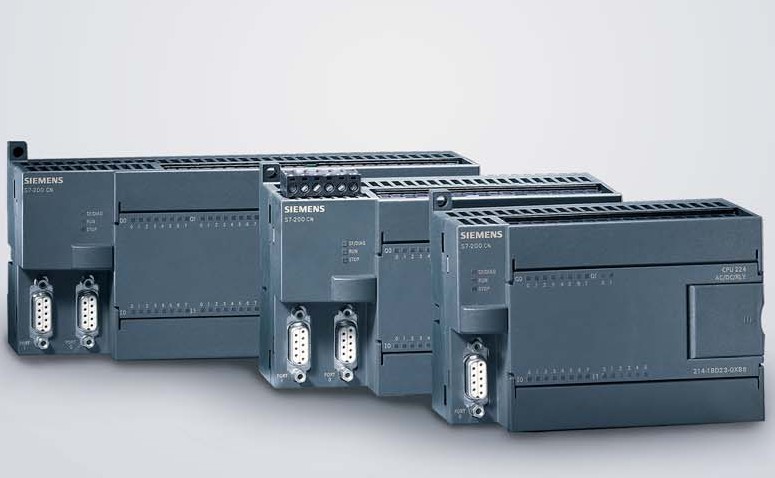

| 中央處理單元（CPU）CPU221，CPU222 CN，CPU224 CN，CPU224XP CN，CPU226 CN 4 應用• CPU 221：小型PLC CPU 221，價格低廉，能滿足多種集成功能的需要。• CPU 222 CN：S7-200 CN家族中低成本的單元。通過可連接的擴展模塊，即可處理模擬量。• CPU 224 CN，CPU 224XP CN：具有更多的輸入、輸出點及更大的存儲器。• CPU 226 CN：功能最強的單元，可完全滿足一些中小型復雜控制系統的要求。設計四種CPU具有• 集成的24V負載電源：可直接連接到傳感器和變送器（執行器），CPU 221，CPU222 CN具有180mA輸出， CPU 224 CN，CPU 224XP CN，CPU 226 CN分別輸出280，400mA?？捎米髫?fù)載電源。• 不同的設備類型CPU 221和CPU 222~226 CN各有2種類型CPU，具有不同的電源電壓和控制電壓。• 本機數字量輸入/輸出點CPU 221具有6個輸入點和4個輸出點，CPU 222 CN具有8個輸入點和6個輸出點，CPU 224 CN具有14個輸入點和10個輸出點，CPU 224XP CN具有14個輸入點和10個輸出點，CPU226 CN具有24個輸入點和16個輸出點。• 本機模擬量輸入/輸出點CPU 224XP CN具有2個輸入點，1個輸出點。• 中斷輸入允許以極快的速度對過程信號的上升沿作出響應。• 高速計數器CPU 221和CPU 222 CN 4個高速計數器（30kHz），可編程并具有復位輸入，2個獨立的輸入端可同時作加、減計數，可連接兩個相位差為90°的A/B相增量編碼器CPU 224 CN/224XP CN/226 CN 6個高速計數器，具有CPU 221/CPU 222 CN相同的功能。• CPU 222 CN/224 CN/224XP CN/ 226 CN可方便地用數字量和模擬量擴展模塊進行擴展?？墒褂梅抡嫫鳎ㄟx件）對本機輸入信號進行仿真，用于調試用戶程序。• 模擬電位器CPU 221/CPU 222 CN 1個CPU224 CN/224XP CN/226 CN 2個CPU 221和CPU 222 CN /224 CN/ 224XP CN/226 CN還具有• 脈沖輸出2路高頻率脈沖輸出，用于控制步進電機或伺服電機實現定位任務。• 實時時鐘例如為信息加注時間標記，記錄機器運行時間或?qū)^程進行時間控制。• EEPROM存儲器模塊（選件）可作為修改與拷貝程序的快速工具（無需編程器），并可進行輔助軟件歸檔工作。• 電池模塊：用于長時間數據后備。用戶數據（如標志位狀態，數據塊，定時器，計數器）可通過內部的超級電容存貯大約5天。選用電池模塊能延長存貯時間到200天（10年壽命）。電池模塊插在存儲器模塊的卡槽中。類型電源電壓輸入電壓輸出電壓輸出電流DC 輸出，DC 輸入24V DC 24V DC 24V DC 0.75A，晶體管CPU 221 繼電器輸出，DC輸入85-264V AC 24V DC 24V DC 24-230V AC 2A，繼電器DC 輸出24V DC 24V DC 24V DC 0.75A，晶體管CPU 222 CN CPU 224 CN CPU 224XP CN CPU 226 CN繼電器輸出85V-264V AC 24V DC 24V DC 24-230V AC 2A，繼電器 |
