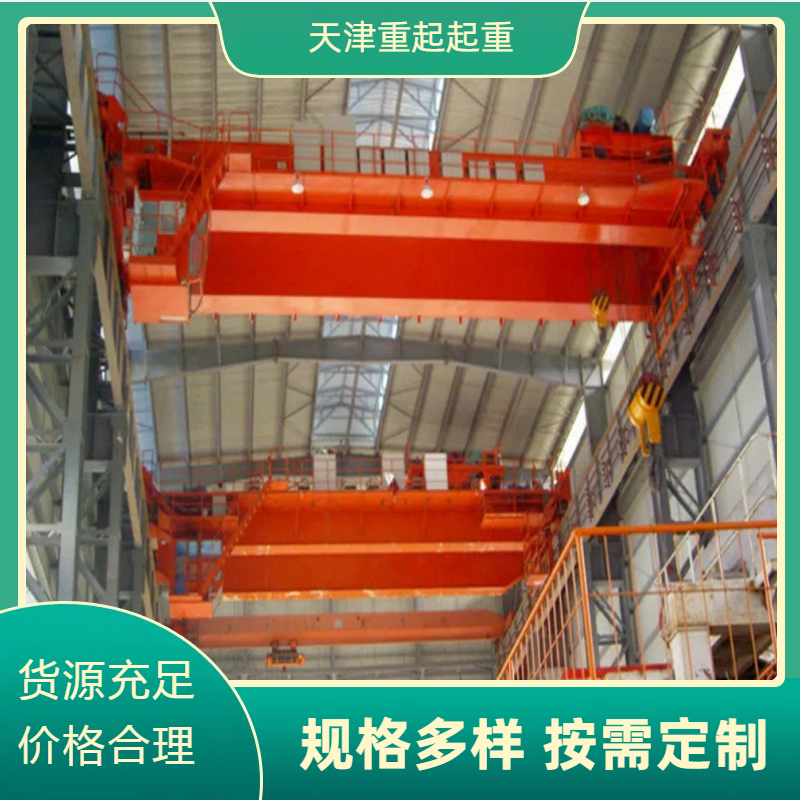

QD型吊鉤橋式起重機
??本產品適用于工礦企業的車間，倉庫等普通重物的裝卸與搬運，在室內或露天固定跨間作一般裝卸及起重運輸工作。當露天使用時帶有防雨設備。本機按工作繁忙程度分為A5，A6兩種工作級別，A5適用于機械加工，金屬結構、裝配等車間；A6適用于冶煉車間和參加連續生產的搬運工作。還可根據用戶要求的跨度設計制造。
?? 本機由箱形橋架，大車運行機構，小車，電氣設備四部分構成。全部機構在操縱室內操縱。小車采用電纜供電，全部制動器為液壓推桿制動器。?
|
32/5-50/10噸QD型電動吊鉤橋式起重機 |
||||||||||||||||||||
|
技術規格及主要尺寸 |
||||||||||||||||||||
|
起重量 |
t |
32/5 |
50/10 |
|||||||||||||||||
|
跨度 |
m |
10.5 |
13.5 |
16.5 |
19.5 |
22.5 |
25.5 |
28.5 |
31.5 |
10.5 |
13.5 |
16.5 |
19.5 |
22.5 |
25.5 |
28.5 |
31.5 |
|||
|
最大起升高度 |
主鉤 |
16 |
12 |
|||||||||||||||||
|
副鉤 |
18 |
16 |
||||||||||||||||||
|
速 度 |
起升 |
主鉤 |
A5 |
m/min |
7.49 |
6.66 |
||||||||||||||
|
A6 |
10.21 |
8.21 |
||||||||||||||||||
|
副鉤 |
15.4 |
13.2 |
||||||||||||||||||
|
小車 |
38.15 |
38.5 |
||||||||||||||||||
|
大車運行 |
A5 |
74.2 |
72.7 |
72.7 |
76.19 |
|||||||||||||||
|
A6 |
75.4 |
76.7 |
76.7 |
87.32 |
||||||||||||||||
|
電 動 機 |
起升 |
主鉤 |
A5 |
Type |
YZR280S-8 |
YZR315S-10 |
||||||||||||||
|
A6 |
YZR280M-6 |
YZR315M-8 |
||||||||||||||||||
|
副鉤 |
YZR180L-6 |
YZR225M-6 |
||||||||||||||||||
|
小車 |
YZR160M1-6 |
YZR160M2-6 |
||||||||||||||||||
|
大車運行 |
A5 |
YZR160M2-6 |
YZR160L-6 |
YZR160L-6 |
YZR180L-6 |
|||||||||||||||
|
A6 |
YZR160L-6 |
YZR180L-6 |
YZR180L-6 |
YZR200L-8 |
||||||||||||||||
|
主 要 尺 寸 mm |
B |
7060 |
7060 |
|||||||||||||||||
|
B1 |
1320 |
|||||||||||||||||||
|
K |
2500 |
|||||||||||||||||||
|
H |
2681 |
2683 2685 |
2715 |
2717 |
2719 |
2723 |
2727 |
|||||||||||||
|
H1 |
1011 |
|||||||||||||||||||
|
H2 |
-42 |
98 |
338 |
488 |
688 |
790 |
792 |
794 |
90 |
340 |
490 |
690 |
792 |
794 |
798 |
802 |
||||
|
H3 |
839 |
1065.5 |
||||||||||||||||||
|
H4 |
424 |
422 |
420 |
1040 |
1038 |
1036 |
1032 |
1028 |
||||||||||||
|
W |
5200 |
|||||||||||||||||||
|
WC |
2700 |
3100 |
||||||||||||||||||
|
S1 |
918 |
946 |
||||||||||||||||||
|
S2 |
1906 |
2017 |
||||||||||||||||||
|
S3 |
1554 |
1613 |
||||||||||||||||||
|
S4 |
2542 |
2684 |
||||||||||||||||||
|
b |
344 |
|||||||||||||||||||
|
c |
1980 |
|||||||||||||||||||
|
重 量 |
小車 |
A5 |
kg |
10247 |
12942 |
|||||||||||||||
|
A6 |
10670 |
13435 |
||||||||||||||||||
|
總重 |
A5 |
t |
27.5 |
29.9 |
32.6 |
35.7 |
38.8 |
43.3 |
46.6 |
51.4 |
31.5 |
34.1 |
`37 |
38.2 |
44.5 |
49 |
55 |
61.2 |
||
|
A6 |
28.1 |
30.5 |
33.3 |
36.4 |
39.5 |
44.1 |
47.4 |
52.3 |
32.2 |
34.8 |
37.7 |
41.2 |
45.1 |
49.7 |
55.7 |
61.9 |
||||
|
最大 |
A5 |
KN |
226 |
244 |
260 |
270 |
281 |
299 |
300 |
315 |
346 |
366 |
372 |
395 |
415 |
`426 |
450 |
469 |
||
|
A6 |
238 |
251 |
265 |
272 |
280 |
291 |
305 |
312 |
350 |
370 |
376 |
410 |
418 |
430 |
453 |
472 |
||||
|
薦用鋼軌 |
43kg/m 50kg/m |
|||||||||||||||||||
|
電源 |
三相交流 380V 50HZ |
|||||||||||||||||||
