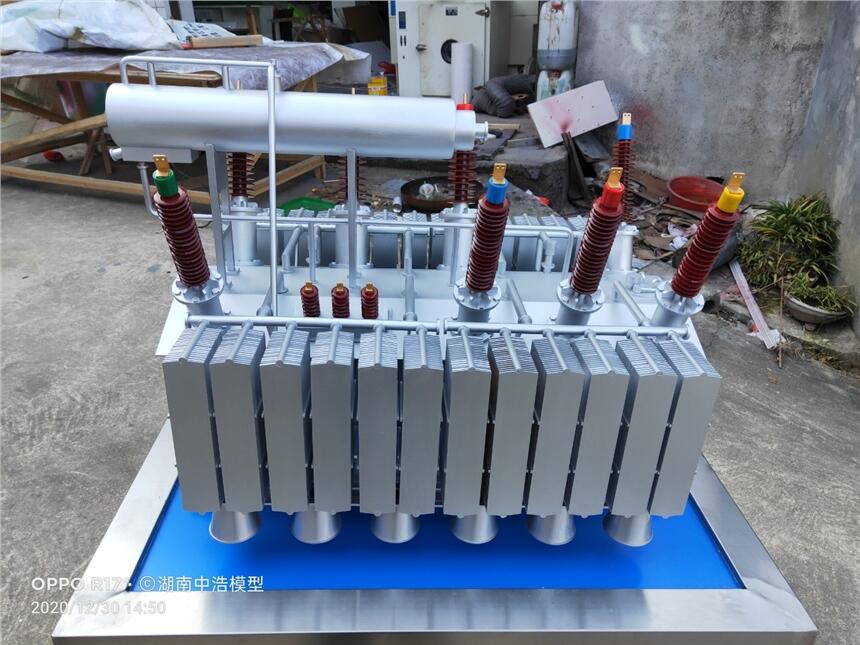

變壓器模型采用剖視結構加工，將變壓器器身裝置內部部件全部分色展現，結構外觀采用進口汽車烤漆工藝，色彩可色標要求具有金屬質感，拼縫接合無齒，粘合無反翹，微細部位無瑕疵，收口、棱角、邊緣做到簡潔、鮮明、利落、均齊、順達和流暢的美感。整體制作色彩鮮明和諧，材質感強，比例正確，做工精細。
1、電力變壓器模型主要包括有1000kV變壓器模型、750kV變壓器模型、500kV變壓器模型、220kV變壓器模型、110kV變壓器模型、35kV變壓器模型、10kV變壓器模型；
2、變壓器模型基本結構由鐵芯和繞組組成，可分為器身、油箱、冷卻裝置、保護裝置、出線裝置。變壓器模型設備加工方式采用全透明（剖視）、結構分色、按比例縮小的方式展現，各用戶可根據需求定制，學員通過學習、觀摩、對比應用掌握設備知識；讓學員熟悉電力變壓器設備結構、工作原理、生產應用及安裝操作等項目內容，熟悉電力變壓器裝置設備工藝功能，實現對變壓器結構功能的形象化教學。
3、變壓器模型主要結構：
a、鐵芯：鐵芯選用優質冷軋晶粒取向硅鋼片，鐵心柱采用全斜無孔結構和旁柱，玻璃帶綁扎，鐵軛裝在夾件上拉架用玻璃帶拉緊。
b、繞組：繞組采用糾結式銅導線繞制，線圈出頭與引線焊接處進行了園整化處理，變壓器起身壓緊采用了絕緣強度。
c、冷卻方式：強迫油循環風冷；
d、調壓方式：有載調壓裝置由裝在與變壓器本體油相隔離的密封容器內的切換開關，及位于其下部的選擇開關等組成，分接開關轉換部分置于與變壓器主油箱分隔的油箱內；
e、油箱：油箱為全密封式結構，設有進油閥、排油閥、油樣閥、溫度計座、接地板、吊攀和千斤頂支撐座等；
f、儲油柜：金屬波紋式變壓器儲油柜，不銹鋼波紋補償技術，實現絕緣油體積補償作用，可靠地確保絕緣油與空氣隔離。
g、套管：套管是由油枕、瓷套、法蘭及電容芯子連接組成；油紙電容式變壓器套管用于變壓器出線導體穿過外殼起絕緣和支持導體之用；
變壓器以立體仿真模型形象闡述變壓器整體結構，反應設備的整體運作狀態，使學生更充分更深入了解發電系統、變電系統、輸電系統滿足能源教學與電力系統教學實質性的需求。實踐操作與學習理論相結合更能充分的激發學生的創造性思維，滿足師生整個教學過程
