規格型號
1、型號規格：5000×1300×2500mm；
2、電源：220V.50Hz;
3、安全保護：具有漏電流保護，安全符合國家標準。
4、功能：透明、全面、準確反映水輪發電機組整體機構，仿真過水演示。
5、主要材料：有機玻璃、珠光玻璃、SL—ABS板、玻璃水、電子儀表、、集成電路、可控硅、電位器、繼電器、循環水系統等.
二、設備指標
1、動態仿真水電站模型演示全過程與現實中的水力發電機組發電過程完全相符，實驗只需按動電鍵先給上水箱加水，打開水箱閥門即可進行發電演示；學員既可直接觀察水輪發電機組的各部分形狀與動態，又可觀察到水流通過各部分時的狀態。可真實地發出電來，為教學和培訓的得力的助手，實驗研究的可靠儀器。
2、模型選用實際電站按比例縮小制作；包括：重力壩、廠房、上水庫、下水箱、廠房屋面、排架、樓板、梁柱、轉子、定子、蝸殼、壓力鋼管、導葉機構、尾水管、水輪機蝸殼、導葉機構、活動導葉、固定導葉、座環、展輪、蝴蝶閥、發電機、勵磁機、上下機架、尾水管、進水口、調速裝置、尾水閘門、橋式吊車、控制柜、牛腿、油壓裝置、機架、封閉母線、變壓器、鐵塔等；具備原型機組應具備的各種組件。均用不同顏色有機玻璃及金屬材料制作。
4、上下水箱：水庫用透明有機玻璃制作，下水箱用工程塑料制作無漏水現象。
5、母線走廊道部分：封閉母線接發電機端頭進入變壓器、母線燈光流動仿真模擬。
6、電氣部分：整個電路采用3V—6.3V電壓控制；電氣控制部分集成電路控制；軟件可以處理數據，繪制模型曲線，
7、設備運輸、安裝與調試：供方負責將設備運輸、安裝到用戶指定的實訓場地，并進行相關配套設施的安裝和運行與調試。

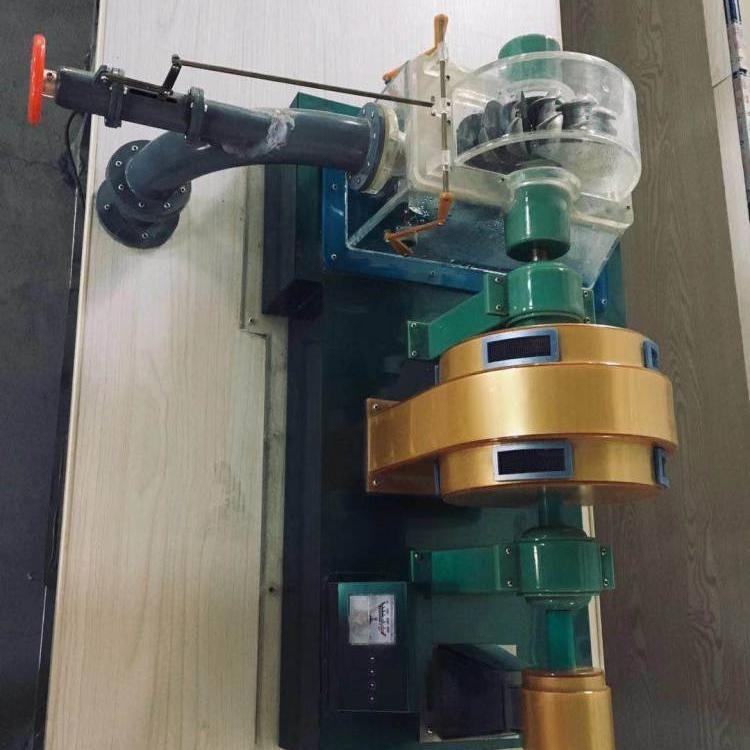

ZHMX-G037 混流式水輪機本體模型 1000*600
ZHMX-G038 軸流式水輪機本體模型 1000*600
ZHMX-G039 水斗式水輪機本體模型 1000*800
ZHMX-G040 兩擊式水輪機本體模型 1000*600
ZHMX-G041 斜擊式水輪機本體模型 1000*600
ZHMX-G042 貫流式水輪機本體模型 800*400
