性能參數(shù)

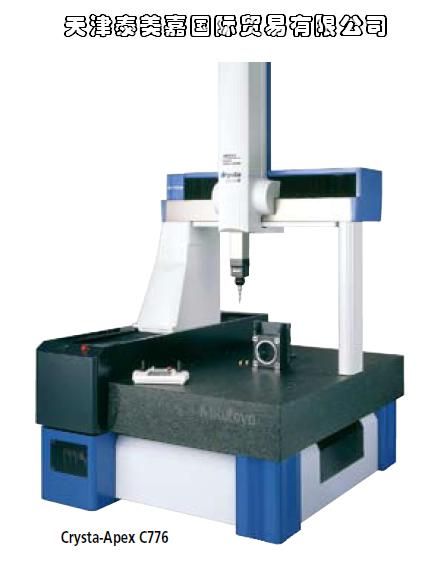

型號Crysta-Apex C544 Crysta-Apex C574 Crysta-Apex C776 Crysta-Apex C7106 Crysta-Apex C9106
[Crysta-Apex C9108]
Crysta-Apex C9166
[Crysta-Apex C9168]
Crysta-Apex C9206
[Crysta-Apex C9208]
測量范圍X 軸505mm 505mm 705mm 705mm 905mm 905mm 905mm
Y 軸405mm 705mm 705mm 1005mm 1005mm 1605mm 2005mm
Z 軸405mm 405mm 605mm 605mm 605mm [805mm] 605mm [805mm] 605mm [805mm]
分辨率0.1μm 0.1μm 0.1μm 0.1μm 0.1μm 0.1μm 0.1μm
精度* MPEE (1.7+3L/1000)μm, (1.7+4L/1000)μm** (1.7+3L/1000)μm, (1.7+4L/1000)μm** (1.7+3L/1000)μm, (1.7+4L/1000)μm**
MPEP 1.7μm 1.7μm 1.7μm
MPETHP 2.3μm 2.3μm 2.3μm
工作臺材料花崗巖花崗巖花崗巖花崗巖花崗巖花崗巖花崗巖
尺寸638 x 860mm 638 x 1160mm 880 x 1420mm 880 x 1720mm 1080 x 1720mm 1080 x 2320mm 1080 x 2720mm
緊固用螺釘孔M8 x 1.25mm M8 x 1.25mm M8 x 1.25mm M8 x 1.25mm M8 x 1.25mm M8 x 1.25mm M8 x 1.25mm
工件最大高度545mm 545mm 800mm 800mm 800mm [1000mm] 800mm [1000mm] 800mm [1000mm]
最大負載180kg 180kg 800kg 1000kg 1200kg 1500kg 1800kg
重量 (主機) 515kg 625kg 1675kg 1951kg 2231kg [2261kg] 2868kg [2898kg] 3912kg [3942kg]
* 本測量機帶有溫度補償系統(tǒng)
統(tǒng)一標準：ISO10360-2 使用的探測系統(tǒng)：SP25M 帶有 ø4 x 50mm 測針 L 為測量長度 (mm)
** 保證精度的溫度范圍：16° C - 26° C.
