項目型號 |
單位 |

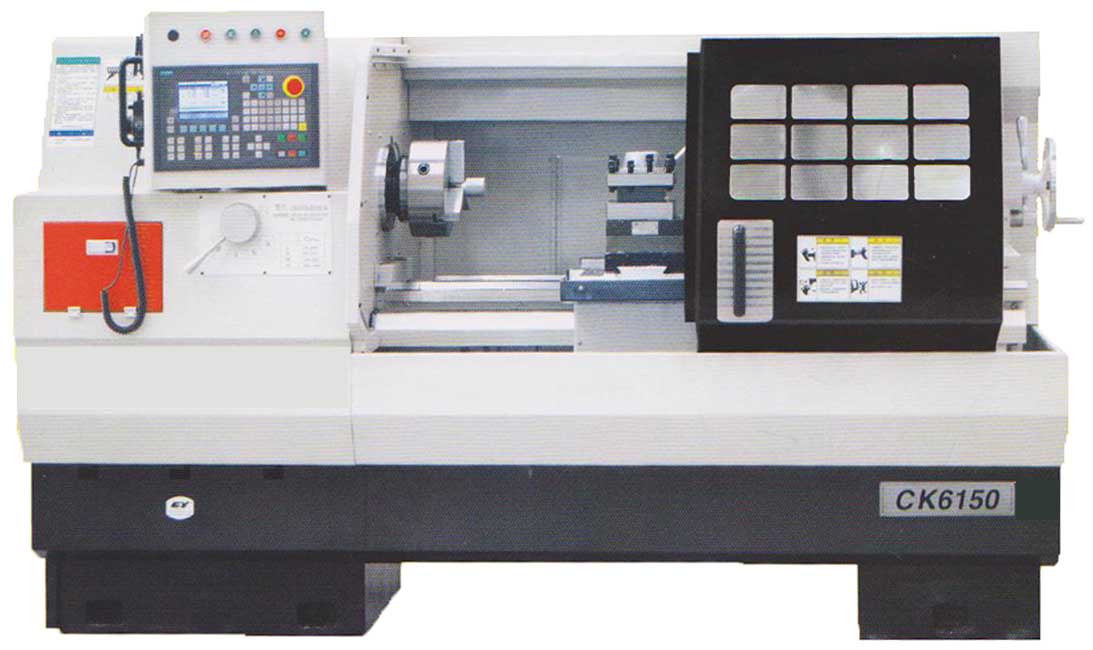

CK6150 |
|
床身上最大工件回轉直徑 |
mm |
Φ520 |
|
滑板上最大回轉直徑 |
mm |
300 |
|
最大工件長度 |
mm |
750 / 1000 / 1500 / 2000 |
|
主軸轉速范圍（變頻三檔無極） |
rpm |
30-150，100-800，320-1600 |
|
主軸通孔直徑 |
mm |
Φ80 |
|
主軸內孔錐度 |
|
莫氏7號 |
|
Z軸行程 |
mm |
800 / 1050 / 1550 / 2050 |
|
X軸行程 |
mm |
260 |
|
X向快移速度 |
mm/min |
6000 |
|
Z向快移速度 |
mm/min |
8000 |
|
主電機功率 |
kw |
變頻7.5 |
|
最小輸入單位 |
mm |
0.001 |
|
X/Z軸定位精度 |
mm |
0.01/0.01 |
|
X/Z軸重復定位精度 |
mm |
0.0075/0.01 |
|
刀架型式 |
|
四工位電動刀架 |
|
刀具截面尺寸 |
mm |
25×25 |
|
尾座套筒行程 |
mm |
150 |
|
尾座套筒直徑 |
mm |
70 |
|
尾座內孔錐度 |
|
莫氏5號 |
|
外形尺寸（長×寬×高） |
mm |
2740/2990/3490/3990×1890×1820 |
|
機床重量 |
kg |
2400 / 2700 / 3000 / 3300 |
