產品 名稱 |
菲林碼盤 樹脂碼盤 膠片碼盤
|
|
產品 材料 |
光繪菲林（富士、柯達KODAK、HPR-7S、AGFA等）
|
|
常規 厚度 |
0.7mm 1.0mm 1.1mm 2.0mm 3.0mm
|
|
工藝 優勢 |
1.脈沖線條均勻、垂直、光滑，無連線斷線等現象；
2.精度高，不限脈沖數，小線條尺寸可做到0.01mm，
3.抗震性強，具有極高的機械強度和耐壓強度；
4.可添加鏡面反光材料做成反射式碼盤；
|
|
精度
|
公差±0.002mm（即2微米）；
|
|
交貨 周期 |
正常打樣3-5天，交貨5-7天。
|
|
用? ?途 |

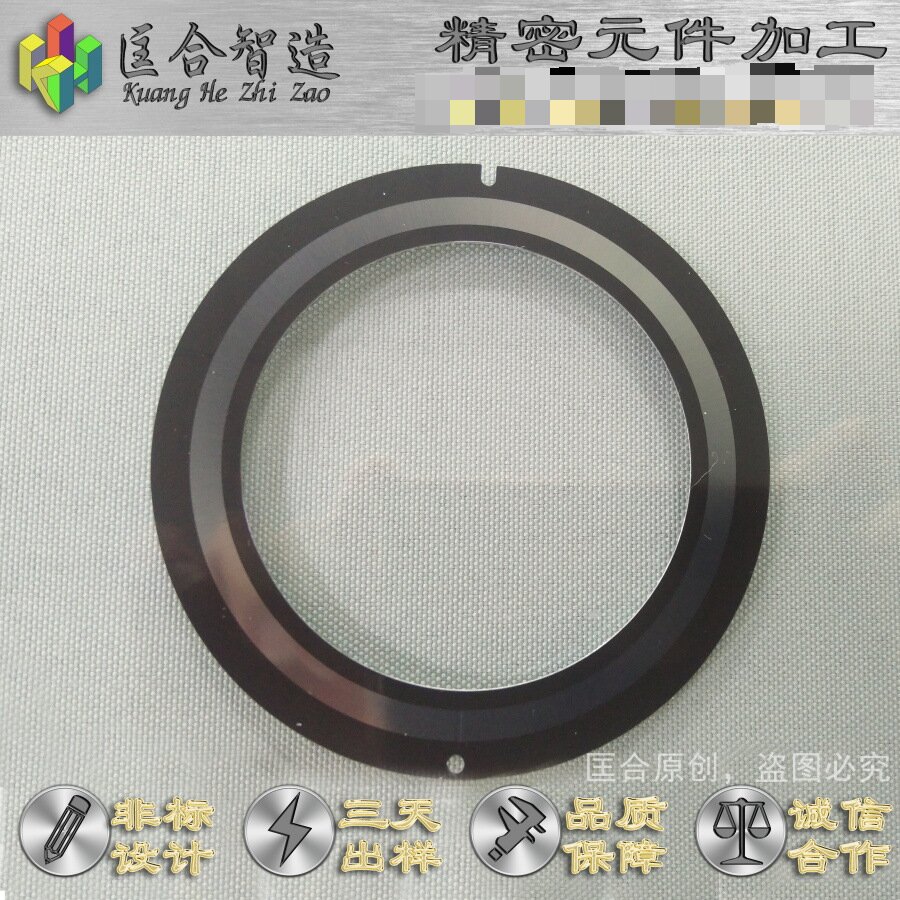

測量角位移的數字編碼器。它具有分辨能力強、測量精度高和工作可靠等優點，是測量軸轉角位置的一種最常用的位移傳感器。 碼盤（光柵盤）是在一定直徑的圓板上，等分地開通若干個長方形孔。由于光電碼盤與電動機同軸，電動機旋轉時，碼盤（光柵盤）與電動機同速旋轉，經發光二極管等電子元件組成的檢測裝置檢測輸出若干脈沖信號，通過計算每秒光電編碼器輸出脈沖的個數就能反映當前電動機的轉速。（如下圖）  |
