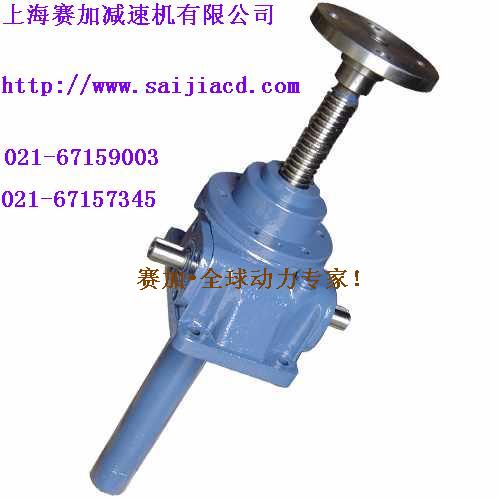

SWL系列蝸輪絲桿升降機又稱QWL升降機廣泛應用于機械、冶金、建筑、水利設備等行業，具有起升、下降及借助輔件推進、翻轉及各種高度位置調整等諸多功能.SWL蝸輪絲桿升降機是一種基礎起重部件，具有結構緊湊、體積小、重量輕、動力源廣泛、無噪音、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等許多優點?？梢詥闻_或組合使用，能按一定程序準確地控制調整提升或推進的高度，可以用電動機或 其他動力直接帶動，也可以手動。它有不同的結構形式和裝配形式，且提升高度可按用戶的要求定制。 該裝置可以自鎖。SWL蝸輪絲桿升降機是一種基礎起重部件，具有結構緊湊、體積小、重量輕、無噪音、安裝方便、使用靈活、可靠性高、動力源廣泛、配套功能多、使用壽命長等許多優點?？梢詥闻_或組合使用，能按一定程序準確地控制調整提升或推進的高度，可以用電動機或 其他動力直接帶動，也可以手動。
它有不同的結構形式和裝配形式，且提升高度可按用戶的要求定制。絲桿升降機，SWL系列蝸輪絲杠升降機是一種基礎起重部件，符合JB/T8809—1998（原JB/ZQ4391—86）標準。承載能力2.5—120T。具有結構緊湊、體積小、重量輕、動力源廣泛、噪音小、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等優點。 最高輸入轉速1500r/min，最大提升速度2.7m/min。有不同的結構型式和裝配方式，提升高度按用戶的要求制造。該裝置可以自鎖 型式和標記 1、結構型式 升降機按結構型式分為： 1型－絲杠同時作旋轉運動和軸向移動； 2型－絲杠作旋轉運動。絲杠上的螺母作軸向移動。 2、裝配型式 升降機每種結構型式又分為兩種裝配型式： A型－絲杠（或螺母）向上移動； B型－絲杠（或螺母）向下移動?！ ?、絲杠頭部型式 1型結構型式的絲杠 頭部分為： I（圓柱型）、II（法蘭型）、III（螺紋型）、IV（扁頭型）四種型式。 2型結構型式的絲杠頭部分為：I（圓柱型）和III（螺紋型）兩種形式。 4、傳動比 升降機分為兩種傳動比，即普通（P）和慢速（M）?！ ?、絲杠的防護 1型升降機絲杠的防護分為：基本型、防旋轉型（F）和帶防護罩型（Z）； 2型升降機絲杠的防護分為：基本型和帶防護罩型（Z）。 特點 1、 JWM型（梯形絲桿型）適用于低速、低頻率的場合, 主要構成部件為：精密梯形絲桿副與高精度蝸輪蝸桿副?！ ?、價格經濟、結構緊湊、操作簡單、保養方便?！ ?、低速、低頻率：主要用于大負荷、低速與無需頻繁工作的場所。 4、保持載重：梯形絲桿具有自動鎖定功能，即使沒有制動裝置也可保持載重。 二、絲桿升降機的型號： SWL2.5、SWL5、SWL10、SWL15、SWL20、SWL25、SWL35、SWL50 JWM002、JWM005、JWM010、JWM025、JWM050、JWM100、JWM150、JWM200、JWM300、JWM500、JWM750、JWM1000 三、絲桿升降機相關行業標準： JB/T 8809-1998 SWL蝸輪螺桿升降機型式、參數與尺寸 JB/ZQ 4391-86 QWL 蝸輪絲杠升降機動性型式與尺寸 升降速度的計算 通常升降機基本上有快慢兩種速度，這是蝸輪蝸桿傳動比決定的。 以SWL2.5為例 快速用P表示，速比為 6：1；慢速用M表示，速比24：1 同時絲桿的螺紋尺寸（包括螺距）是固定的。而計算升降速度的重要參數就是螺距?！ WL2.5的螺距為6mm，那么我們以4P普通電機來計算（4極輸出轉速:1450 r/min）， 那么升降機 快速時升降速度：1450(輸入轉速)÷6(速比)×6mm(螺距)= 1450 mm/min 慢速時升降速度：1450(輸入轉速)÷24(速比)×6mm(螺距)= 362 mm/min 再進一步 假定你的升降機行程為500mm.那么走完全程所需要時間為： 快速時升降速度：500mm÷(1450 mm÷60s)=20.7s(秒) 慢速時升降速度：500mm÷(362 mm÷60s)=83s(秒
SWL2.5、SWL5、SWL10、SWL15、SWL20、SWL25、SWL35、SWL50、SWL100、SWL120 SJ系列普通齒螺旋升降機 MA系列普通齒螺旋升降機 KWL系列蝸輪絲杠升降機 YWJ63、YWJ80、YWJ100、YWJ125、YWJ160、YWJ200、WJ63、WJ80、WJ100、WJ125、WJ160、WJ200
JRSS35、JRSS40、JRSS50、JRSS60、JRSS60B、JRSS70、JRSS100、 JRSS120、JRSS130、JRSS150、JRSSD40、JRSSD50、JRSSD60、 JRSSD60B、JRSSD70、JRSSD100、JRSSD120、JRSSD130、 JRSSD150
WSH-2T、 WSH-3T 、WSH-5T 、WSH-10T 、WSH-15T、 WSH-20T 、WSH-30T 、WSH-40T、 WSH-50T 、WSH-100T THK系列蝸輪絲桿升降機 JWM002 JWM005 JWM010 JWM025 JWM050 JWM100 JWM150 JWM200 JWM300 JWM500 JWM750 JWM1000 JWB005 JWB010 JWB025 JWB050 JWB100 JWB150 JWB200 JWB300 JWB500 JWB750 JWB1000 PRZS PRZD PRSS PRSD PRFS PRFD CS型蝸輪絲杠升降機 擺動式絲杠升降機 TM1、TM2、TM3、TM4 QWL2.5、QWL5、QWL10、QWL15、QWL20、QWL25、QWL35、QWL50、QWL100、QWL120 WCQL-2.5、WCQL-5、WCQL-10、WCQL-15、WCQL-20、 WCQL-25
