安裝模塊和接線盒

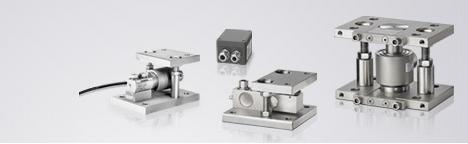

?? 標準的SIWAREX稱重傳感器安裝模塊始終能夠精確的適應各種傳感器安裝的要求，確保以最佳的方式將重量傳遞到稱重傳感器。西門子提供的各種安裝模塊，可以有效的避免各種錯誤安裝和防止過載和偏力的影響。所有的安裝模塊均采用不銹鋼材質。
----對于多達四只稱重傳感器的連接，西門子提供標準接線盒，有鋁制或不銹鋼材質。對于延長傳感器電纜，可以使用SIWAREX EB分線盒。
自定位緊湊型安裝模塊，專用于SIWAREX WL230 BB-S SA稱重傳感器。適用于小型料斗秤、臺秤或檢重秤 。
----優點：
----技術規格：
| 材質 (DIN) | 不銹鋼 |
???? 自定位緊湊型安裝模塊，專用于SIWAREX WL230 SB-S SA稱重傳感器。適用于料斗秤、臺秤或檢重秤 。
----新的安裝模塊非常緊湊。以2t的傳感器為例，安裝高度僅76mm。
----優點：
----技術規格：
| 材質 (DIN) | 不銹鋼 |
自定位緊湊型安裝模塊，專用于SIWAREX WL270 CP-S SA稱重傳感器。適用于料斗秤、臺秤、軌道衡或檢重秤 。
----優點：
----技術規格：
| 材質 (DIN) | 不銹鋼 |
----接線盒可以將多個稱重傳感器并接到一個SIWAREX稱重系統中。
----將電纜安全有序的固定在彈性端子上。在一個接線盒中可以并行連接最多4只稱重傳感器。如果要連接4只以上的稱重傳感器，則必須通過交叉連接來并行連接第二個接線。
----優點：
----技術規格：
| 外殼 | 鋁制或不銹鋼 |
| 防護等級 | IP66 到EN 60529 |
分線盒EB是用來延長稱重傳感器的接線電纜。稱重傳感器可以使用4線和6線系統進行連接。
----分線盒EB是由壓鑄鋁制成的外殼。外殼被密封起來以防灰塵和濺水滲入，其保護等級達到IP 66。電纜通過公制EMC電纜壓蓋引入殼內并接到彈簧支撐的端子上。彈簧支撐系統能獲得防振、免維護連接效果。
----優點：
----技術規格：
| 外殼 | 鋁制或不銹鋼 |
| 防護等級符合EN529 | IP66 |
?
SIWAREX? WL 230 造型與訂貨數據
安裝模塊?：用于WL230 BB-S SA系列稱重傳感器的安裝，量程10-200kg ；材質：不銹鋼；訂貨號：7MH4133-3DC11
自定位軸承：用于WL230 BB-S SA系列稱重傳感器的安裝，不銹鋼材質
10~50kg??????? 訂貨號：7MH4133-2KE11??
100~200kg??????????????? 7MH4133-3DE11
?
SIWAREX? WL 260 造型與訂貨數據
WL260 SP-S AA型傳感器符合OIML R60貿易等級，達到3000d，連接電纜3米長。
額定負荷???????????????????????????? 訂貨號
3kg?????????????????????????????????? 7MH5102-1KD00
5kg?????????????????????????????????? 7MH5102-1PD00
10kg???????????????????????????????? 7MH5102-2AD00
20kg???????????????????????????????? 7MH5102-2GD00
50kg???????????????????????????????? 7MH5102-2APD00
100kg?????????????????????????????? 7MH5102-3AD00
?
SIWAREX? WL 270 造型與訂貨數據
安裝模塊：用于WL270 CP-S SA系列稱重傳感器的安裝，不銹鋼材質
稱重傳感器額定載荷：???????????訂貨號
10，20，30t????????????????????? 7MH5708-5KA00
50t??????????????????????????????????? 7MH5708-5PA00
?
?
