                                泵站遠程監控系統

關鍵詞：泵站、遠程監控、GPRS、CDMA RTU、泵站壓力、液體液位、數據采集

案例背景

   近些年來隨著社會的進步、經濟科技的發展，人們生活、工作和生產水平有了很大的提高。人們對生產、生活提出了更高的要求，對于泵站的監控就是其中之一。對于傳統的泵站監控，采用的是工作人員定時去查看，可能有時由于人員疏忽，造成泵站工作異常，同時這種做法對于多個泵站的監控很麻煩；后來采用RS485監控的方案,但是布線相當麻煩。于是在這種背景下，通過無線GPRS監控泵站，實現無人值守泵站的監控應運而生。

適用范圍

   該系統適用于城市供水系統、電廠、工廠泵站的遠程監控及管理

系統組成

   泵站遠程監控系統主要由調度中心、泵站監控中心、通信平臺、泵站遠程測控終端、計量測量(流量計等)設備組成。



系統功能特點

   泵站管理人員可以在泵站監控中心遠程監測站內液體液位或進站壓力、泵組工作狀態、出站流量、出站壓力等；支持泵啟動設備手動控制、自動控制、遠程控制泵組的啟停，實現泵站無人值守。

一、硬件描述

本系統硬件采用我公司的RTU6640



產品介紹

    1）產品特點

● 5-30V寬電壓供電

● 包含6路可以配置量程的12bit模擬量接口（4096分度）

● 6路繼電器觸點輸出、4路光隔開關量輸入

● 同時具有RS232和RS485通信接口

● 支持多種配置方式：串口配置、遠程服務器配置、遠程短信配置

● 支持多種協議：modbus ASII、RTU協議、OPC協議、關系數據庫、自定協議

● 支持多種接入方式：固定IP、APN專線、ADSL方式、域名方式（可配DNS）

● 支持定時與服務器聯機，打包上傳采集數據

2）相關資料

GPRS RTU6640說明書
RTU/DTU配置軟件

二、軟件功能

     ● 遠程監測泵站水位或進站壓力、出站流量、出站壓力

     ● 遠程監測泵組的工作狀態、電流、電壓、保護狀態、工作模式

     ● 遠程切換水泵的控制模式，遠程控制泵組的啟動和停

     ● 支持各種監測信息、控制信息、報警信息、操作信息的存儲和歷史記錄查詢

     ● 生成各種數據報表及數據曲線

三、軟件介紹

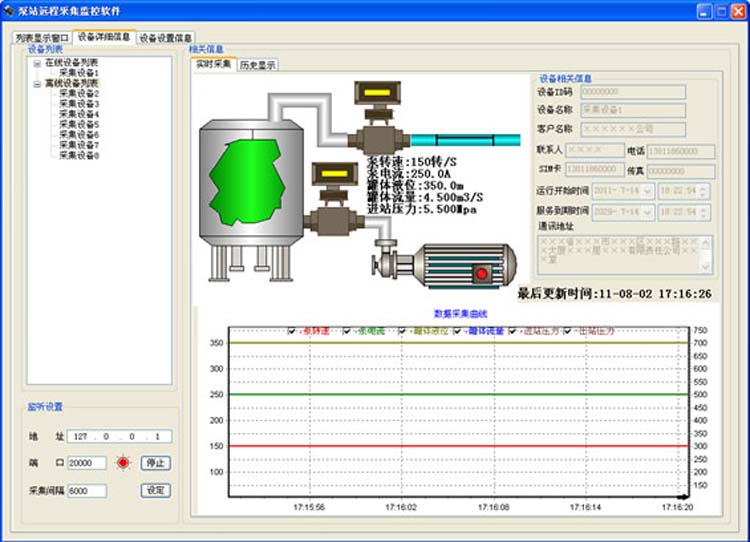

    實時顯示

1、左側設備列表顯示出當前在線和離線設備的信息，當設備聯網后，將從“離線設備列表”進入“在線設備列表”，設備長時間不在線將從“在線設備列表”進入“離線設備列表”

2、右上角顯示設備編號、用戶名稱、聯系人、運行日期、到期日期、電話、傳真、手機、地址、SIM卡號等信息

3、左上角顯示泵的轉速、泵電流、罐體液位、罐體流量、進站壓力等信息

4、窗口下面實時顯示泵的轉速、泵電流、罐體液位、罐體流量、進站壓力等曲線

5、中部文字提示當前設備登陸時間，采集回傳數據的最后時間



歷史記錄

1、用戶可以根據時間段來搜索歷史記錄

2、歷史記錄將以曲線形式繪制在窗口上面，歷史記錄可以以列表的形式顯示在窗口下面，通過歷史記錄可以查看設備運轉狀態和相關趨勢

     3、同時查詢的歷史記錄可以導出為excel表格




四、優勢特點

● 采用GPRS無線聯網，無需布線成本低廉

● 采集采用傳送一體化設計，無需客戶自己集成，簡便快速

● 本設備采用低功耗設計，在某些電源不便時可以采用電池供電（待機多年）

● 遇到緊急情況，現場控制器可發送報警短信通知相關人員

● 支持遠程短信查詢系統狀態，緊急報警，參數設置
