產品描述
模擬量輸入模塊，電流、電壓和熱電阻
模擬量輸入模塊將外部模擬量信號轉換為控制器可識別的信號。用于連接電流型和電壓型傳感器、電阻和熱電阻傳感器。

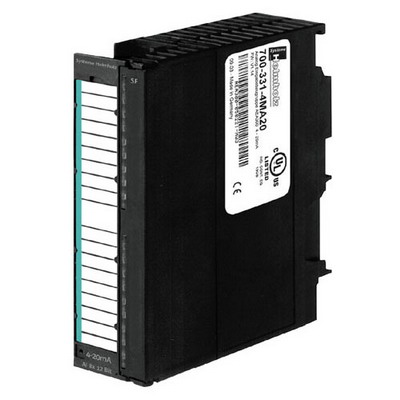

和西門子6ES7 331-7KF01不同的是，德國Helmholz系統有限公司將此型號模擬量輸入模塊拆分為：電流信號輸入模塊700-331-4MA20，用于連接電流量程范圍為±20mA的傳感器；電壓信號輸入模塊700-331-0V010，用于連接電壓量程范圍為±10V的傳感器；熱電阻信號輸入模塊700-331-PT100，用于Pt100/Ni100傳感器的連接。
該模塊可通過編程軟件STEP7組態，硬件無需設置，直接通過軟件設置參數。
產品描述 產品型號
模擬量輸入模塊，8點，電流信號 700-331-4MA20
模擬量輸入模塊，8點，電壓信號 700-331-0V010
模擬量輸入模塊，4點，熱電阻信號 700-331-PT100
技術參數
700-331-4MA20 700-331-0V010 700-331-PT100
輸入點數 8 8 4
報警 －過載報警
－診斷報警 可設置參數
對0和2通道設置參數 可設置參數
對0和2通道設置參數 可設置參數
對0和2通道設置參數
診斷 紅燈顯示錯誤 紅燈顯示錯誤 紅燈顯示錯誤
額定負載電壓 L+ / L- DC 24 V DC 24 V DC 24 V
反極性保護 有 有 有
輸入范圍
－ 當在4 DMU；
±3.2 mA / 25 Ω
±10 mA / 25 Ω
0 … 20 mA / 25 Ω
4 … 20 mA / 25 Ω
±20 mA / 25 Ω
－ 當在2 DMU；
4 … 20 mA / 25 Ω 電壓/輸入阻抗
±80 mV / 10 MΩ
±250 mV / 10 MΩ
±500 mV / 10 MΩ
±1 V / 10 MΩ
±2.5 V / 100 kΩ
±5 V / 100 kΩ
1 … 5 V / 100 kΩ
±10 V / 100 kΩ － 輸入電阻
10 MΩ
－ 熱電阻
Pt100，Ni100
（標準型和氣候型）
－ 電阻
100，150，600 Ω
－接傳感器
2、3或4線制
輸入極限 最大 40 mA 20 V
對背板總線隔離 有 有 有
積分轉換時間 （每個通道）
－積分時間
－干擾抑止頻率
－帶過程量（包括符號位）
（依據積分時間）
2.5 /16.6 /20 /100 ms
400 /60 /50 /10 Hz
9+ VZ/12+ VZ/12+
VZ/14+ VZ位
2.5 /16.6 /20 /100 ms
400 /60 /50 /10 Hz
9+ VZ/12+ VZ/12+
VZ/14+ VZ位
2.5 /16.6 /20 /100 ms
400 /60 /50 /10 Hz
9+ VZ/12+ VZ/12+
VZ/14+ VZ位
操作精度 最大 ±0.6％ ±0.6％ ±0.6％
基本誤差 最大 ±0.5％ ±0.5％ ±0.5％
電纜長度（屏蔽） 最長 200 m 200 m
（50 m bei ±80 mV） 200 m
電流消耗 －內部（背板總線） 典型
－空載（L+ ） 典型 120 mA
200 mA 120 mA
200 mA 120 mA
200 mA
功率消耗（額定狀態） 典型 1.8 W 1.8 W 1.8 W
前連接器 20針 20針 20針
環境溫度 －工作狀態
－儲運狀態 0℃…+60℃
-25℃…+75℃ 0℃…+60℃
-25℃…+75℃ 0℃…+60℃
-25℃…+75℃
