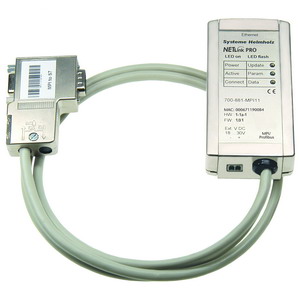

NETLink® PRO以太網連接PROFIBUS網關
德國Helmholz系統有限公司制造的NETLink® PRO以太網網關是專為以太網接到Profibus、MPI總線而設計的，通過一條1.2m長的連接線直接將設備插在西門子PLC的CPU通訊接口上（PROFIBUS、MPI、PPI），可對西門子可編程控制器（S7-200、S7-300、S7-400）進行編程、上下載程序和監控。
該網關工作效率極高，并且不會對MPI/Profibus總線產生任何影響。另一端的PG編程設備通過以太網網關方便地連接到西門子可編程控制器（PLC）的CPU上。另外該以太網網關還可外接24伏DC電源
經使用驗證：通過MPI和Profibus通訊接口，NETLink® PRO以太網網關可實現12Mbit/s總線通訊傳輸速率，10Mbit/s或100Mbit/s的TCP網絡的傳輸速率。NETLink® PRO以太網網關最多可同時連接12個MPI總線，在同一個網絡層面有自動的波特率識別功能。為了能方便的安裝，該網關還提供了一套安裝配件，并且附帶一條3米長的以太網連接線。由于對供電電源做好了隔離，因此該設備既可以通過MPI/Profibus接口供電也可由外部24伏直流電壓供電。除了編程功能外還同時支持Protokoll REC1006（ISO on TCP）協議。1.41以上版本的網關還支持S7-200的PPI協議，并有TCP/IP的存取的安全性能和報告，可實現網絡部件及總線參數的診斷功能。另外為西門子程序設計管理提供DP-V1服務的支持。通過本公司的SHTool軟件可對該網關進行硬件更新。
產品描述 產品型號
NETLink® PRO網關 700-881-MPI11
NETLink® PRO網關35°電纜接線（S7-400） 700-881-MPI12
交叉適配器 700-880-CROSS
Features
MPI/PROFIBUS速率從9.6 kbps至12Mbps
支持所有常用Simatic工程工具
用于連接S7-200、S7-300、S7-400
10Mbit/s或100Mbit/s的TCP/IP網絡的傳輸速率
支持PPI協議用于S7-200應用
TCP/IP訪問的安全保護功能
在瀏覽器窗口監控變量
通過HTML使用NETLink WebService監控
DHCP網絡配置
12個MPI / PROFIBUS連接和6個TCP連接可同時使用
可從CPU或由外部24V供電
RJ45插孔用于連接TCP電纜
MPI/PPI/PROFIBUS電氣隔離
技術參數
尺寸 （D×W×H 毫米） 102×54×30 mm
重量 約 180 克
電源 電壓 DC 24 V ±25%
消耗電流 最大 150 mA
通訊接口
典型 10 Base-T
100 Base-TX
連接器 RJ45
傳輸速率 10 / 100 Mbps 自動檢測
MPI / PPI / Profibus 典型 RS485 隔離
傳輸速率 最大 12 Mbps 自動檢測
連接器
SUB-D型
9針 帶PG接口
協議 FDL協議框架 RFC 1006
環境溫度 0℃…60℃
防護等級 IP 20
